Productnaam: | Leef gelijkstroom-Systeem 220V, 110V, 48V, 24V-de Detector van de Grondfout | De frequentie van het outputsignaal: | 2.5Hz |
---|---|---|---|
Voeding: | AC220V±10% 50Hz±5% | Inputverzekering: | 200mA |
Hoog licht: | ondergronds het merktekenmateriaal van de kabelfout,ondergronds de foutenmerkteken van de machtskabel |
van de de Kabelfout van 220V 110V 48V 24V het Ondergrondse Levende gelijkstroom Systeem van het de Afstandsmerkteken

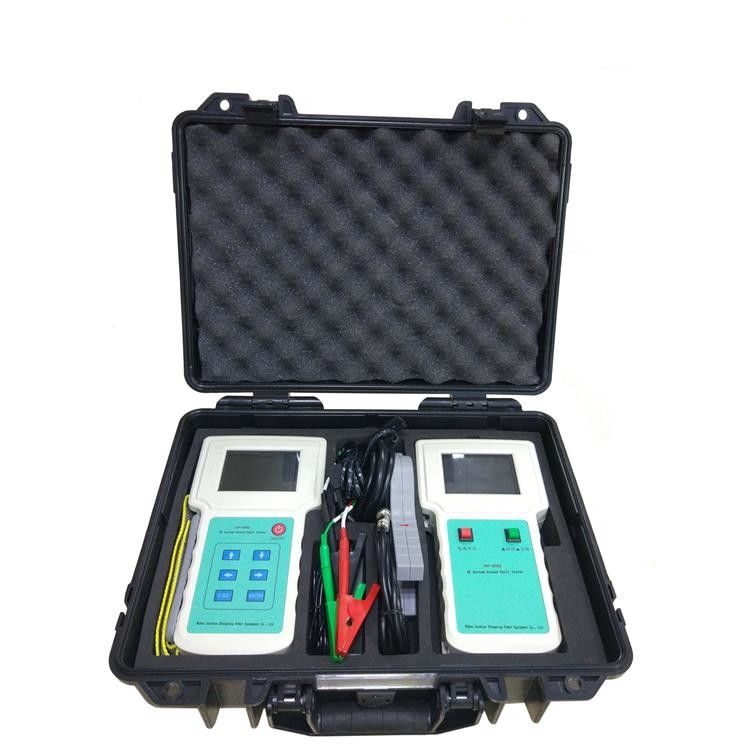

Het van de het Systeemgrond van pdf-3000A gelijkstroom de Foutenmeetapparaat wordt gebruikt om de nauwkeurige plaats van het aan de grond zettende punt van het gelijkstroom-systeem van de elektrische centrale en het hulpkantoor in de ononderbroken machtsomstandigheden te vinden. Het instrument introduceert een nieuwe opsporingsmethode-de methode van de golfvormanalyse in principe, zijn hoofdlijnen en voordelen: hoge opsporingsgevoeligheid, sterke capaciteit om de verdeelde capacitieve weerstand van het systeem te controleren, ononderbroken machtsonderzoek die, geen normale bedrijfsvoering van het systeem beïnvloeden, anti-interference Sterk, veilig en betrouwbare capaciteit. De methode van de golfvormanalyse is een specifiek periodiek voltagesignaal tussen de gelijkstroom-bus en de grond toe te voegen, de stroom van elke tak te ontdekken door de beugelsonde, de fase en het faseverschil tussen de fundamentele golf en de boventoon van het huidige signaal te analyseren en te berekenen, en dan Te bepalen als er een grondfout en een punt van de grondfout zijn. Het apparaat is samengesteld uit een signaalgenerator, een signaalontvanger en een beugel.
Eigenschappen
1, Gemakkelijke verrichting, enkel inschakelen de machtsschakelaar kan de meting maken.
2. Van toepassing zijnd op 220V, 110V, 48V, de systemen van 24V gelijkstroom.
3. Brede toepassing in elektrische centrale, hulpkantoor, kolenmijn, chemische installatie enz.
4. Draagbaar, gemakkelijk draag, signaleren de ontvanger met een batterij, geen externe voeding komt
5. Het aan de grond zetten van punten online zoek zonder de normale bedrijfsvoering van het systeem te beïnvloeden.
6. Sterke anti-interference capaciteit, die de invloed van systeem verdeelde capacitieve weerstand overwint.
7. Het intelligente het laden beheer, vermindert het laden tijd en breidt levensduur batterij uit.
signaalgenerator | De frequentie van het outputsignaal | 2.5Hz |
Voltage van de signaal het zonder commissie output | ±20V±5% | |
De omvangfout van het signaalvoltage | <5> | |
De outputstroom van de signaalkortsluiting | ≤ 80mA | |
Het effectweerstand van de outputhaven | 400V gelijkstroom-schok | |
voedingvoltage | AC220V±10% 50Hz±5% | |
Inputverzekering | 200mA | |
Maximummacht | 3W | |
Afmeting | 300mm *270mm*200mm | |
signaalontvanger | Gevoeligheid van de signaal de huidige opsporing | 0.5mA |
De impedantie van de signaalgenerator | 40KW | |
Maximumoutputstroom | 2.5 mA | |
Ontvangersvertoning | nummer 0-19 | |
Afmeting | 210mm*100mm*32mm | |
Een kaakgrootte | Φ50mm | |
B kaakgrootte | Φ7mm* 9mm | |
Anderen | Maximum opsporing die weerstand aan de grond zetten | 300KΩ |
Maximum opsporingscapacitieve weerstand | 20μF | |
Weerstand die nauwkeurigheid meten | 0-4.5KΩ fout ≤ 0.5KΩ | |
de opsporingswaaier van de grondcapacitieve weerstand | 3-60uF | |
De nauwkeurigheid van de capacitieve weerstandsmeting | 3-10uF fout ≤ 1uF |
