Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | Het aan de grond zetten van het Weerstandsvermogenmeetapparaat van de Weerstandsgrond | Omgevingstemperatuur en vochtigheid: | 23℃±5℃, onder 75%rh |
---|---|---|---|
voeding: | Gelijkstroom 9V 6 de Reserve van de sectielr14 Droge Batterij meer dan 100 uren | Het aan de grond zetten van weerstand: | 0.00Ω aan 30.00kΩ |
Grondweerstandsvermogen: | 0.00Ωm~9999kΩm | Grondvoltage: | 0.00V aan 600.0V |
Testfrequentie: | 128Hz | Backlight: | Het grijze scherm backlight, geschikt voor schemerige plaatsen |
Weergavemodus: | 4-digitale super-grote LCD vertoning, het blauwe scherm backlight | Gegevensopslag: | 500 Reeksen |
Gewicht: | Meetapparaat: 1230g (met inbegrip van batterij) | Het werk Temperatuur & Vochtigheid: | -10℃~40℃; onder 80%rh |
Hoog licht: | HV gedeeltelijke Lossingsdetector,Handbediende Gedeeltelijke Lossingsdetector,Meetapparaat van de mechanisme het Gedeeltelijke Lossing |
Productinleiding

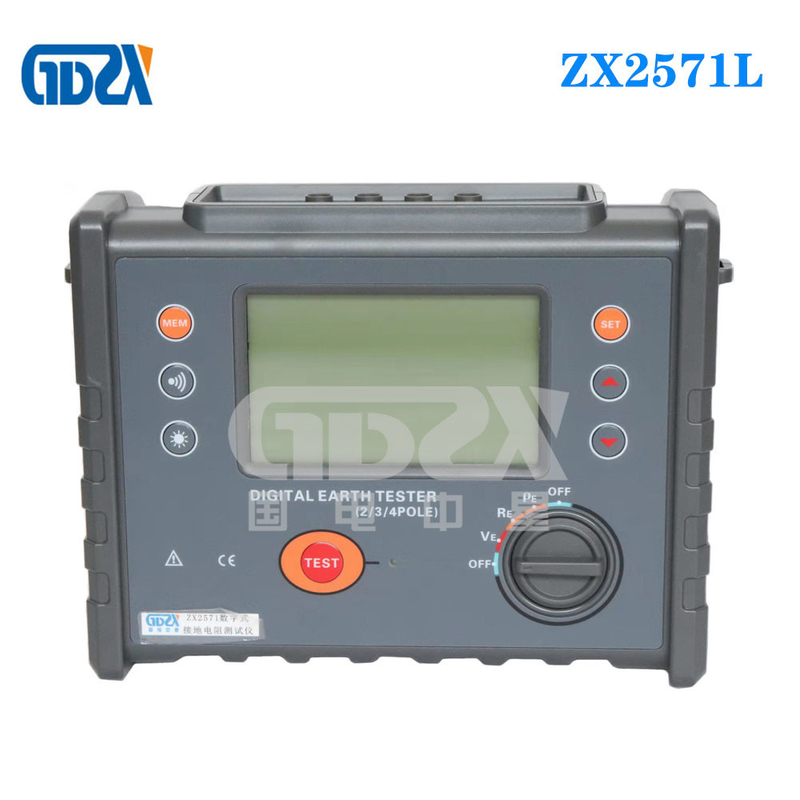

ZX2571L het Meetapparaat van het de Grondweerstandsvermogen van de grondweerstand ook als Four-Wire Grondmeetapparaat wordt bekend, het de Weerstandsmeetapparaat van de Precisiegrond, enz., zijn een algemeen gebruikte meter om aan de grond zettende weerstand te meten die. Het keurt een grote LCD grijs-witte van de het scherm backlight vertoning en microprocessor technologie goed om aan de vereisten van two-wire, three-wire en four-wire testweerstand en van het grondweerstandsvermogen test te voldoen. Geschikt voor telecommunicaties, elektriciteit, meteorologie, computerzalen, olievelden die, de lijnen van de machtsdistributie, de transmissielijnen van de ijzertoren, benzinestations, fabriek netwerken, bliksemafleiders etc. aan de grond zetten. Instrument testen is nauwkeurig, snel, eenvoudig, stabiel en betrouwbaar.
De Grondweerstand • • Het Meetapparaat van het grondweerstandsvermogen wordt gecontroleerd door de microprocessor en kan het verbindingsstatuut van elke interface en interferentievoltage en de interferentiefrequentie van het grondnetwerk automatisch ontdekken, en heeft de functie van het testen van de helper die weerstandswaarde aan de grond zetten. Tegelijkertijd opslag 500 reeksen gegevens, de waaier van de weerstandsmeting: 0,01 Ω ~ die 30.00k Ω, voltagewaaier aan de grond zetten: 0,01 ~ 600.0V.
Het meten van Waaier en Nauwkeurigheid
Categorie | Metingswaaier | Intrinsieke Fout | Resolutie |
Aardeweerstand (R) | 0.00Ω-30.00Ω | ±2%rdg±5dgt | 0.01Ω |
30.0Ω-300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω-3000Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ-30.00kΩ | ±4%rdg±3dgt | 10Ω | |
Grondweerstandsvermogen (ρ) | 0.00Ωm99.99Ωm |
ρ=2πaR (opmerking 2) |
0.01Ωm |
100.0Ωm999.9Ωm | 0.1Ωm | ||
1000Ωm9999Ωm | 1Ωm | ||
10.00kΩm99.99kΩm | 10Ωm | ||
100.0kΩm999.9kΩm | 100Ωm | ||
1000kΩm9999kΩm | 1kΩm | ||
Aardevoltage | AC 0.00-600V | ±2%rdg±3dgt | 0.01V |
Opmerking:
1. Verwijzingsvoorwaarden: Nauwkeurigheid wanneer Relatieve vochtigheid Rs < 100="">
Exploitatievoorwaarden: Maximum relatieve vochtigheid = 3kΩ + 100R <50k>
2. Afhankelijk van de metingsnauwkeurigheid van R, π = 3,14, a: 1 m ~ 100m;
Functie | Twee, drie die, four-wire maatregel weerstand, grondweerstandsvermogen aan de grond zetten; Grondvoltage, AC voltage |
Omringend temperatuur en vochtigheid |
23℃±5℃, onder 75%rh |
Voeding | Gelijkstroom 9V 6 de Reserve van de sectielr14 Droge Batterij meer dan 100 uren |
Interferentie huidig |
<2a> |
Maatregel R elektrode het uit elkaar plaatsen |
a>5d |
Gemeten elektrode het uit elkaar plaatsen |
a>20h |
Hulpaarde Weerstand |
Verwijzingsvoorwaarden <100> |
Waaier | Het aan de grond zetten van weerstand: 0.00Ω aan 30.00kΩ |
Grondweerstandsvermogen: 0.00Ωm~9999kΩm | |
Grondvoltage: 0.00V aan 600.0V | |
Meting Methode |
Precisie 4 draad, 3 draadmeting, eenvoudige aan de grond zettende weerstand met 2 draden |
Het meten Methodes |
Het aan de grond zetten van weerstand: geschatte huidige veranderingsmethode Grondweerstandsvermogen: four-pole methode Grondvoltage: gemiddelde rectificatie (interface s-S) |
Testfrequentie | 128Hz |
Kort:sluiten Teststroom |
AC >20mA (sinusgolf) |
Open Kring Testvoltage |
Maximum AC 28V |
Elektrode Uit elkaar plaatsende Waaier |
kan van 1m tot 100m worden geplaatst |
Veranderingstoestel | Het aan de grond zetten van weerstand: volledig het automatische verschuiven van 0.00Ω naar 30.00kΩ |
Grondweerstandsvermogen: 0,00 het automatische verschuiven van Ω m ~ 9000k Ω m | |
Backlight | Het grijze scherm backlight, geschikt voor schemerige plaatsen |
Weergavemodus | 4-digitale super-grote LCD vertoning, het blauwe scherm backlight |
Het meten Indicator |
Tijdens meting, LEIDENE flits |
LCD Kader Afmeting |
111mm×65mm |
LCD vertoning gebied |
108mm×65mm |
Afmeting | L×W×H: 240mm×188mm×85mm |
Standaardtest Draad |
4 draden: elk voor rood 20m, zwarte 20m, gele 10m, en groene 10m |
Eenvoudige Test Draad |
2 draden: elk voor gele 1.5m en groene 1.5m |
Hulp Aanaardende Staaf |
4 PCs |
Het meten van Tarief | Voltage aan grond: ongeveer 3 keer/tweede |
Aardeweerstand, grondweerstandsvermogen: ongeveer 7 seconden/tijd | |
Kringsvoltage | onder AC 600V |
Gegevensopslag |
500 reeksen, van de het pictogramopslag van „MEM“ de indicator, flitsvertoning Het „VOLLEDIGE“ pictogram om op opslag te wijzen is volledig |
Gelezen gegevens | Gelezen de gegevens functioneren: „M.“ pictogramvertoning |
Overstroming Vertoning |
Het overschrijden metend de functie van de waaieroverstroming: Het pictogramvertoning van „OL“ |
Alarmfunctie | Alarm wanneer de gemeten waarde de alarm plaatsende waarde overschrijdt |
Batterijvoltage | Lage het symboolvertoning van het batterijvoltage |
Macht Consumptie |
Reserve: Ongeveer 40mA (backlight weg) |
Inschakelen en backlight op: ongeveer 43mA | |
Meting: ongeveer 75mA (backlight weg) | |
Gewicht | Meetapparaat: 1230g (met inbegrip van batterij) |
Testende Draden: 1300g | |
Hulp het aanaarden staaf: 720g (4 PCs) | |
Het werken Temperatuur & Vochtigheid |
-10℃~40℃; onder 80%rh |
Opslag temperatuur & vochtigheid |
-20℃~60℃; onder 70%rh |
Overbelasting Bescherming |
Het meten van de weerstand van de aardegrond: tussen elk zet van HIJ, s-S, AC 280V/3 seconden om |
Isolatie Weerstand |
Over 20MΩ (tussen kring en bijlage is het 500V) |
Het weerstaan Voltage |
AC 3700V/rms (tussen kring en bijlage) |
Elektromagnetisch Eigenschappen |
IEC61326 (EMC) |
Beschermingstype |
Iec61010-1 (KAT III 300V, KAT IV 150V, Verontreiniging Graad 2); IEC61010-031; Iec61557-1 (aan de grond zettend weerstand); Iec61557-5 (grondweerstandsvermogen); JJG 366-2004 |
