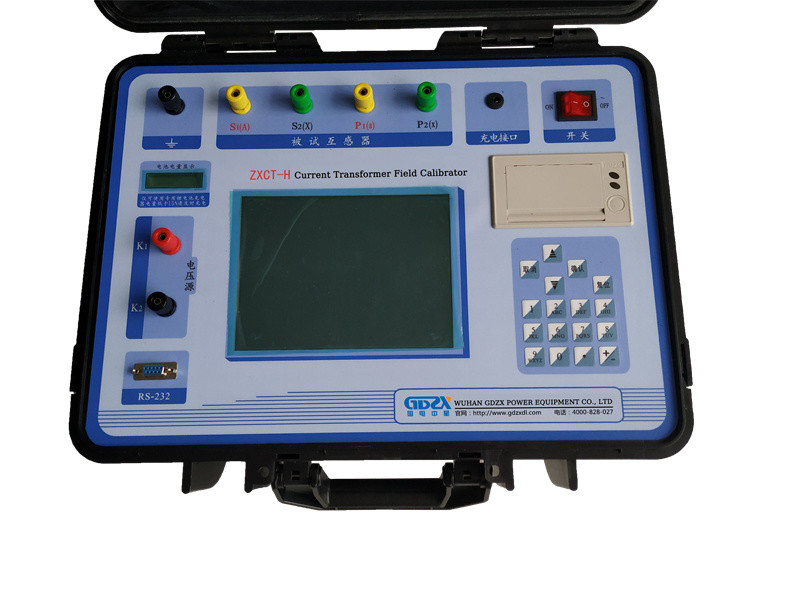

Zxct-h de Kalibermeter van het Huidige Transformatorgebied

Het Gebiedskalibermeter van de hoge Prestaties Volledige Automatische Huidige Transformator

Productinleiding

De apparaten met hoog voltage van de stroommeting van elektrische centrales en hulpkantoren, en de apparaten van de stroommeting van een groot aantal gebruikers, zijn verwant met de belangen van machtsgeneratie, machtstransmissie, voeding en veelvoudige partijen van gebruikers. om nauwkeurige meting te verzekeren moet de inspectie overeenkomstig SD109 „Inspectieverordeningen voor de Apparaten van de Stroommeting“ en „Technische Beheersverordeningen DL/t448-2000 voor de Apparaten van de Elektriciteitsmeting worden uitgevoerd“.

Zxct-h de kalibermeter van het huidige transformatorgebied werd ontwikkeld gebaseerd op high-end testende technologie, elektronisch kringsontwerp op grote schaal en overeenkomstig relevante nationale regelgevingen. Het lost de problemen van controle ter plaatse van huidige transformator en voltagetransformator met op hoge het werk intensiteit en vervelende verrichting.

Eigenschappen

1. Het instrument heeft ook een recursieve methode om de huidige transformatorfout te meten, die voor de controle ter plaatse van het metingsapparaat geschikt is.

2. De controle ter plaatse van huidige transformatoren vereist standaard huidige transformatoren, huidige stootborden, ladingsdozen, de dozen van de voltagecontrole en geen high-current leiders. Het gebruikt uiterst eenvoudige test bedrading en verrichtingen om de controle van huidige transformatoren te bereiken, zeer verminderend het werk de intensiteit en het werk de efficiency is beter, die voor de controle ter plaatse van transformatoren geschikt is.

3. Het instrument heeft een standaardvoltagetransformator gelijkwaardig aan dezelfde transformatieverhouding van de gemeten huidige transformator. Zijn nauwkeurigheid kan 0,05 niveau bereiken, en de transformatieverhouding en zonder commissie fout van de gemeten huidige transformator kan nauwkeurig worden gemeten. Dan combineer de testresultaten van impedantie en toegang om de fout van de transformator te berekenen.

4. Keur de verschillende test van de frequentievoeding dicht bij machtsfrequentie goed om de elektromagnetische straling ter plaatse van de machtsfrequentie en reeks te verhinderen interferentie.

5. De brede metende waaier, kan 5A/5A ~ 25000A/5A of 5A/1A ~ 6300A/1A bereiken.

6. Met de functie van de verhouding van de huidige transformatortransformatie en secundaire het winden interne weerstandstest.

7. Keur 800 × 600 high-resolution goed liquide crystal display van de het groot-schermkleur, met vermenselijkt interface en verrichtingsontwerp, en gebruik het touche screen om de verrichting bij te staan, die de verrichting geschikter en snel maken.

8. Gebruikend nauwkeurige softwarealgoritmen, is de nauwkeurigheid van metingsgegevens verder beter.

9. Het heeft de intelligentie om de externe bedradingsstatus te beoordelen, en veroorzaakt de bedradingsfout, de transformatieverhouding, polariteitsfout, enz.

10. Automatisch om de de testgegevens en rechter of het uit tolerantie is. Het uit-van-tolerantiegegeven wordt getoond in sinaasappel en de uit-van-tolerantie wordt getoond bij de lagere juiste hoek van het venster.

11. Direct conclusies de ter plaatse die van de kwestiecontrole, of uit tolerantie worden gekwalificeerd.

12. Het geheugen op grote schaal kan tot 1000 gegevens van de gebiedstest opslaan.

13. Gebruik RS232 of USB-interface om computer aan het certificaat van drukgegevens aan te sluiten.

14. Het chassis van de techniek plastic vorm wordt gebruikt om schok en druk te verhinderen om de veiligheid van exploitanten en materiaal ter plaatse te verzekeren.

Technische Indicatoren

1. De metingssectie van de huidige transformatorfout

1) Algemene nauwkeurigheid: 1/3 van de foutengrens van de gemeten huidige transformator

2) Testwaaier: 5A/5A ~ 25000A/5A of 5A/1A ~ 6300A/1A

Nota: De huidige transformator met een secundaire stroom van 1A kan in 31500A/1A door de methode van de meting van gelijk-ampèredraaien worden omgezet. Andere testmethodes voor de huidige transformatorverhoudingen die niet in de lijst verschijnen zijn als volgt:

Gebruik gelijke de ampère-draai methode om de huidige transformator te testen, bijvoorbeeld: u moet transformator de van 1000A testen/5A-, alstublieft de testdraad van het instrument overgaan door de twee draaien van de huidige transformator, en dan A testen de huidige input slechts 500A is. Deze testmethode beïnvloedt niet de geldigheid van de gegevens van de transformatortest.

Op dezelfde manier gebruiken andere transformatieverhoudingen de volgende verwerkingsprocédés:

3) Werkende waaier van de geteste huidige transformator: 1% ~ 200%

4) Secundaire lading: 2.5VA ~ 300VA, COSφ = 0,1 ~ 1,0

5) Nauwkeurigheidswaaier van geteste huidige transformator: 1.0, 0.5, 0.5S, 0,2 en 0.2S

6) Weerstand/toegangsmetingsfout: ≤5.0%

7) Het meten van waaier: R: 0.00Ω ~ 20.0Ω

Y: 0.000mS ~ 100.0mS

2. Een deel van de kalibermeter van de voltagetransformator

1) Basisfout:

a. In-phase component:

2. Een deel van de kalibermeter van de voltagetransformator

1) Basisfout:

a. In-phase component: X = (X × WOORDEN VAN 2% + VAN Y × 2% 2)

Y = (X × WOORDEN VAN 2% + VAN Y × 2% 5)

„X“, „Y“ - toon waarde van het instrument

„5 woorden“ - kwantificatiefout van het instrument

b. Percentagelijst: Niveau 1

c. Het meten van waaier: F: 0,0000% ~ 200,0%

Δ: 0,000 ′ ~ 999,9 ′

3. De consumptie van de instrumentenmacht: 20VA

4. Het niveau van de instrumentennauwkeurigheid: 0.05S niveau

5. Maximumexterne dimensie: 460 × 375 × 183mm

6. Gewicht: 10.0kg

Proefprocessen
