Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | Aardweerstandstester met dubbele klem | Voeding: | DC 7,4 V 1,8 Ah oplaadbare lithiumbatterij |
---|---|---|---|
Achterlicht: | Regelbare witte schermverlichting, geschikt voor gebruik op donkere plaatsen | Testfrequentie: | 128Hz/111Hz/105Hz/94Hz (automatische frequentieselectie) |
Testspanningsgolfvorm: | sinusgolf | Kortsluitteststroom: | AC 20 mA maximaal |
Netspanning: | Meting onder AC 100V | Communicatie Interface: | Met de USB-interface kunnen de opgeslagen gegevens naar de computer worden geüpload, opgeslagen en a |
Het werk temperatuur en vochtigheid: | -10 ℃ ~ 40 ℃; onder 80% RV | Isolatieweerstand: | 20MΩ of meer (500V tussen circuit en behuizing) |
ZXET3008 Double Clamp Ground Resistance Tester
Inleiding van het product
De host heeft een groot LCD-scherm met achtergrondverlichting en een lijngrafiek die op een oogopslag duidelijk is.het kan functies bereiken zoals lezen, vragen, opslaan, rapporteren en afdrukken van historische gegevens.
Kenmerken
1. dubbelklemmethode, selectiemethode, twee-, drie-, vierdraadmethode om de aardingsweerstand te testen;
2. Loopweerstand, aan-weerstand, gelijkstroomweerstand, equipotentiële verbindingsweerstandstest;
3. bodemweerstand, wisselstroom, lekstroom, grondspanningstest;
4. Ontworpen volgens de nieuwe standaard voor meteorologische bliksemweerstand grondweerstand test;
5. De grondweerstandsteststroom bereikt 20 mA;
6Speciaal gereedschapskistontwerp, duurzaam;
7. De gereedschapskist kan in zwart of geel worden geselecteerd;
8. FFT-technologie, AFC-technologie, sterke anti-interferentie mogelijkheden;
9. Bereik: 0,000Ω 30000Ω; 0 100V; 0 600A;
10Resolutie: 0,001Ω; 0,1V; 0,1mA.
Functies | Grondweerstand, grondweerstand, gelijkstroomweerstand, aan-weerstand, gelijkspanningsverbindingsweerstand, grondspanning, wisselstroom, meting van lekstroom |
Stroomvoorziening | DC 7,4V 1,8Ah oplaadbare lithiumbatterij |
Achterlicht | Beheersbare witte achtergrondverlichting, geschikt voor gebruik op donkere plaatsen |
Meting | Precieze 4-draad, 3-draad methode meting, eenvoudige 2-draad methode, selectie methode, dubbele klem methode om de aarding weerstand te meten |
Metingen | Twee-, drie- en vierdraadmethode meting: poolwisselmethode, kortsluitingsmetingstroom 20mA Max |
Meting volgens de selectiewijze: poolwisselmethode, kortsluitingsmetingstroom 20mA Max. | |
Tweevoudige klemmethode: niet-contactmethode voor het meten van wederzijdse inductance, teststroom 1mA Max. | |
Soilresistiviteit: vierkantmethode (Wenner-methode) | |
Gelijkstroomweerstand: methode voor het wisselen van polen | |
wisselstroom: gemiddelde rectificatie (klem) | |
Spanning naar de grond: gemiddelde rectificatie (tussen P (S) -ES-interface) | |
Bereik | Twee-, drie-, vierdraadmethode voor het meten van de aardingsweerstand (R): 0,000Ω ~ 30000Ω |
Selectiemethode voor het meten van de aardingsweerstand (Re): 0,00Ω ~ 3000Ω | |
Tweevoudige klemmethode voor het meten van de aardingsweerstand (Re): 0,01Ω ~ 200Ω | |
Tweevoudige klemmethode voor het meten van de aardingsweerstand (Re): 0,01Ω ~ 200Ω | |
Grondspanning (50Hz / 60Hz): AC 0,0 ~ 100,0V | |
wisselstroom (50Hz / 60Hz): wisselstroom 0,00mA ~ 600,0A | |
Hoogste resolutie |
Twee-, drie-, vierdraadmethode voor het meten van de aardingsweerstand (Re), gelijkstroomweerstand:0.001Ω(0.000Ω~29.999Ω); 0.01Ω(30.00Ω~299.99Ω) 0.1Ω(300.0Ω~2999.9Ω);1Ω(3000Ω~30000Ω) |
Selectiemethode voor het meten van de aardingsweerstand (Re): 0.01Ω(0.00Ω~29.99Ω);0.1Ω(30.0Ω~299.9Ω) 1Ω(300Ω~3000Ω) |
|
Bij gebruik van een dubbelklemmethode voor het meten van de aardingsweerstand (Re): 0.01Ω(0.01Ω~0.99Ω);0.1Ω(1.0Ω~29.9Ω) 1Ω(30Ω~200Ω) |
|
Soilresistiviteit (ρ): 0.01Ωm(0.00Ωm~99.99Ωm) 0.1Ωm(100.0Ωm~999.9Ωm) 1Ωm(1000Ωm~9999Ωm) 10Ωm(10.00kΩm ~99.99kΩm) 100Ωm ((100.0kΩm~999.9kΩm) 1 kΩm(1000kΩm~9000kΩm) |
|
Ground voltage ((50Hz/60Hz): 0,1V | |
wisselstroom ((50Hz/60Hz): 0,01mA | |
Precisie |
Twee-, drie- en vierdraadmethode voor het meten van de aardingsweerstand (Re), gelijkstroomweerstand (R-): ± 2%rdg±0,05Ω (0.000Ω~29,999Ω) ± 2%rdg±3dgt (30,00Ω~299,99Ω) ± 2%rdg±3dgt (300.0Ω~2999.9Ω) ± 4%rdg±3dgt (3.000kΩ~30.00kΩ) Opmerking: 1. Extra fout bij rC max of rP max≤±5%rdg±5dgt.(rC max:4kΩ+100R<50kΩ, rP max:4kΩ+100R<50kΩ) 2. Aanvullende fout bij 5V-interferentie spanning ≤ ± 5%rdg±5dgt |
Selectiemethode voor het meten van de aardingsweerstand (Re): ± 2%rdg±5dgt ((0,00Ω~29,99Ω) ± 2%rdg±3dgt ((30,0Ω~299,9Ω) ± 2%rdg±3dgt (300Ω~3000Ω) |
|
Bij gebruik van een dubbelklemmethode voor het meten van de aardingsweerstand (Re): ±10%rdg±5dgt ((0,01Ω~100Ω) ±20%rdg±5dgt ((101Ω~200Ω) |
|
Bodemweerstand (ρ): volgens de meetnauwkeurigheid van R (ρ=2πaR a:1 m~100m;π=3.14) |
|
Grondspanning ((50Hz/60Hz): ±2%rdg±3dgt | |
wisselstroom ((50Hz/60Hz): ±2%rdg±3dgt | |
Testspanningsgolfvorm | Sinusgolf |
Testfrequentie | 128Hz/111Hz/105Hz/94Hz(Automatische frequentieselectie) |
Kortsluitingsteststroom | AC 20mA max. |
Testspanning in open circuit | AC 40V max |
Afstand tussen elektroden | 1m~100m |
Afbeeldingsmodus | 6 cijfers groot LCD-display met achtergrondverlichting |
Maatstaven voor de meting | LED-blinkende indicatie tijdens de meting, LCD-aftellingsdisplay |
LCD-grootte | 128 mm × 75 mm |
LCD-scherm | 124 mm × 67 mm |
Grootte | Instrumentgrootte: lengte, breedte en hoogte 320 mm × 275 mm × 145 mm |
Stroomklem: lengte, breedte en hoogte ongeveer 220 mm × 100 mm × 27 mm | |
Afmetingen van de verpakking | Buitenverpakking: lengte, breedte en hoogte ongeveer 400 mm × 245 mm × 335 mm |
Standaard testlijn | Rood 15m, zwart 15m, geel 10m, groen 10m |
Eenvoudige testlijn | 2 balken: rood 1,6 m, zwart 1,6 m |
Hulpgrondstaaf | 4 stukken:φ10 mm × 150 mm |
Stroomklem | 2 stuks: CT1 klem rood zwarte stekker, CT2 klem blauw zwarte stekker |
Stroomclampkaliber | φ52 mm |
Stroomclampkaliber | 1000:1 |
Stroomclampleiding | Lengte 2 m |
Metingstijd |
wisselstroom: ongeveer 2 keer per seconde; Aardspanning: ongeveer 2 keer per seconde; Grondweerstand: ongeveer 7 seconden / tijd |
Meettijden | Meer dan 5000 keer (kortsluitingstest, één keer testen, 30 seconden stoppen en vervolgens testen) |
Lijnspanning | Meting onder 100 V wisselstroom |
Communicatie-interface | Met USB-interface, de opgeslagen gegevens kunnen worden geüpload naar de computer, opslaan en afdrukken |
Communicatielijn | 1 USB-communicatielijn, 1,5 m lang |
Bewaring van gegevens | Het symbool "HOLD" geeft aan wanneer gegevens worden opgeslagen |
Gegevensopslag | 2000 groepen, opslagindicatie "MEM", weergave "VULL" geeft aan dat de opslag vol is |
Toegang tot gegevens | Het symbool "LEES" geeft aan wanneer gegevens worden gecontroleerd |
Toon van overstroming | Vermelding van het symbool "OL" bij overstroming |
Stroomclamp-laagstroomindicatie | Bij het selecteren van de methode of de dubbele klemmethode, wanneer het door de CT2-klem ontvangen stroomsignaal lager is dan 0,5 mA, wordt het symbool "" weergegeven.de klemrichting van de CT2-stroomklem moet worden gecontroleerd |
Interferentietest | Automatisch identificeren van het interferentiesignaal, de interferentie spanning is hoger dan 5V "GROOS" symbool aanwijzing |
Hulptest op de grond | Met hulpgrondweerstand testfunctie, 0,00kΩ~30,00kΩ(100R+rC<50kΩ,100R+rP<50kΩ) |
Alarmfunctie | Wanneer de gemeten waarde de alarminstelling waarde overschrijdt, "beep-beep-beep-" alarm prompt |
Batterijspanning | Wanneer de batterijspanning onvoldoende is, wordt het laagspanningssymbool van de batterij weergegeven om de batterij eraan te herinneren te laden. |
Automatische uitschakeling | Automatische uitschakeling na 15 minuten |
Werkstroom |
Standby: 25mA Max (achterlicht uitgeschakeld); Achterlicht: 25 mA Max (afzonderlijk achterlichtvermogen); Bij meting: maximaal 150 mA (achterlicht uitgeschakeld) |
Gewicht | Instrument: 2,66 kg (inclusief batterij) |
Totaal gewicht: 7,87 kg (inclusief verpakking) | |
Gereedschapskist | Speciaal gereedschapskistontwerp, 200 kg draagkracht |
Werktemperatuur en luchtvochtigheid | -10 °C ~ 40 °C; minder dan 80% rh |
Bergingstemperatuur en luchtvochtigheid | -20 °C ~ 60 °C; minder dan 70% rh |
Bescherming tegen overbelasting | Meting van de aardingsweerstand: AC 280V / 3 seconden tussen C (H) -E, P (S) -ES-poorten |
Isolatieweerstand | met een vermogen van niet meer dan 50 W, |
Weerstand. | met een vermogen van niet meer dan 50 W, |
Elektromagnetische kenmerken | IEC 61326 (EMC) |
Geschikt voor veiligheidsvoorschriften |
IEC61010-1 (CAT III 300V, CAT IV 150V, verontreinigingsgraad 2); IEC61010-031; IEC61557-1 (grondweerstand); IEC 61557-5 (bodemresistiviteit); JJG366-2004 (grondweerstandsmeter); JJG1054-2009 (klemgrondweerstandsmeter). |

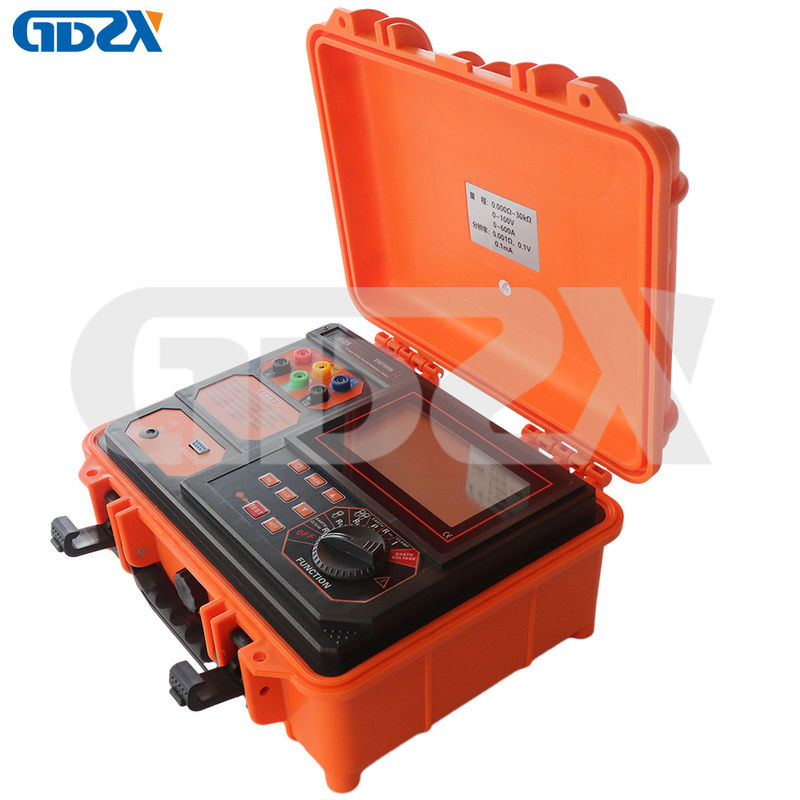

Foto's van het product
