ZX5050 Elektriciteitsenergiemeter Veldkalibratie-instrument AC-DC-meterkalibratie

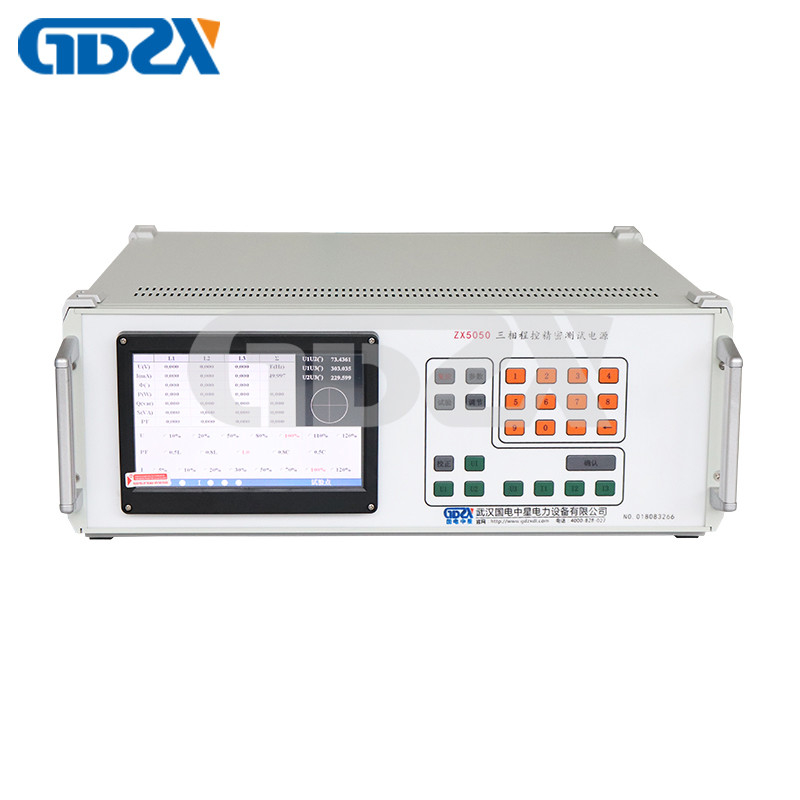

De driefasige programmeerbare teststroomvoorziening ZX5050 heeft een geïntegreerde meterbronstructuur, met behulp van een ingebed systeem, een groot scherm TFT-kleur-LCD-scherm, touchscreen, CPLD-chip,en een reeks geavanceerde apparaten, zoals hoge-precisie A/D, D/A, enz. Het is klein in omvang en licht in gewicht, en kan op grote schaal worden gebruikt in de elektriciteitsmetingsindustrie, elektriciteitslaboratoria en andere aanverwante afdelingen,het gemakkelijk op het terrein dragen en gebruiken.

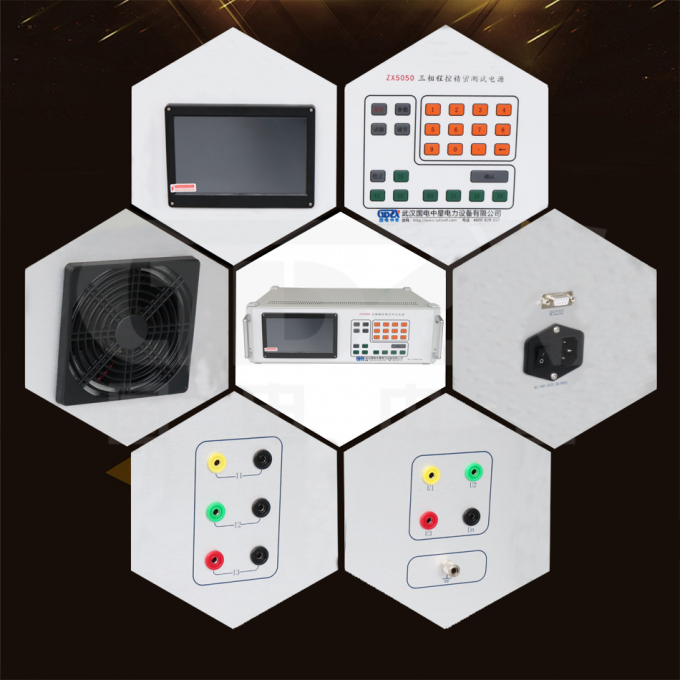

1Het touchscreen-controlepaneel en de knop voor het gezichtsmasker worden gebruikt om een grote hoeveelheid informatie weer te geven, wat eenvoudig en gemakkelijk te gebruiken is.

2. Ingebouwde energiemeter, met parameters zoals spanning, stroom, frequentie, fase, actief vermogen, reactief vermogen, schijnbaar vermogen, vermogenfactor, enz.

3Het heeft meerdere beschermingsfuncties: stroombeperkende bescherming, vermogenversterker bescherming, spanningskortsluitingsbescherming, stroomopensluitingsbescherming, vermogenversterker thermische bescherming,en andere functies.

4. Intelligente versnellingen: binnen het toegestane uitvoerbereik van het instrument kunnen gebruikers de nominale spanning en stroom van elke driefase spanning en stroom vrij instellen.De testpunten en de aanpassingsgegevens van spanning en stroom verwijzen naar de door de gebruiker ingestelde nominale versnellingswaarde., waardoor het gemakkelijk is voor gebruikers om te werken.

5. Rijk aan spanning-, stroom- en faseproefpunten voor een gemakkelijke bediening.

6. Uitgerust met RS232 seriële poort voor gemakkelijke computer controle en software upgrade.

1Vermogen

1) Spanning: 10~450 V (interne spanningsbereik 57.7, 100, 220V, 380V), uitgangsvermogen 20VA.

2) Stroom: 0,001-20A (interne stroombereik 0.2, 1, 5, 20A), uitgangsvermogen 20VA (stroom 0-100A kan worden aangepast)

3) Uitgangsfrequentie: 45-65 Hz.

4) Uitgangsfase: 0-359,99 °.

5) Stabiliteit: spanning en stroom 0,02%.

6) Vervorming: Spanning- en stroomvervorming van niet meer dan 0,5% (niet-capacitieve belasting)

2. Uitgangs- en weergave nauwkeurigheid

Project: Resolutie

Spanning: 4 significante cijfers

Frequentie: 0,001 Hz

Fase: 0,01 °

Vermogensfactor: 0.001

Actief vermogen: 4 significante cijfers

Reactievermogen: 4 significante cijfers

Blijkbaar vermogen: 4 significante cijfers

3Gemeenschappelijke testpunten voor de reglementering van de uitgang

1) Testpunten van de spanning: 80%, 90%, 100%, 110%, 120%.

2) Huidige testpunten: 1%, 5%, 10%, 20%, 50%, 100%, 120%.

3) Faseproefpunten: 0,5 L, 0,86 L, 1.00,86C, 0,5C.

4) De amplitude van de driefasespanning en de stroom kan afzonderlijk worden ingesteld, met een versteldoeltreffendheid van 10%, 1%, 0,1% en 0,01%;

5) De fase- en vermogensfactor van de driefasige spanning en stroom kan eveneens in fasen worden ingesteld, met respectievelijk 10°, 1°, 0,1° en 0,01° aanpassingsfiniteit.

6) UB en UC kunnen ook de fase van UA afzonderlijk aanpassen.

7) De frequentieaanpassing wordt bereikt door de driefasige spanning en stroom samen aan te passen, met een fijnheid van respectievelijk 5 Hz, 1 Hz, 0,1 Hz en 0,01 Hz.

4Stroomvoorziening: enkelfasige AC 182-262V, 50/60Hz.

5Buitengronde: 500 × 600 × 178 mm

6Gewicht: 27 kg.
