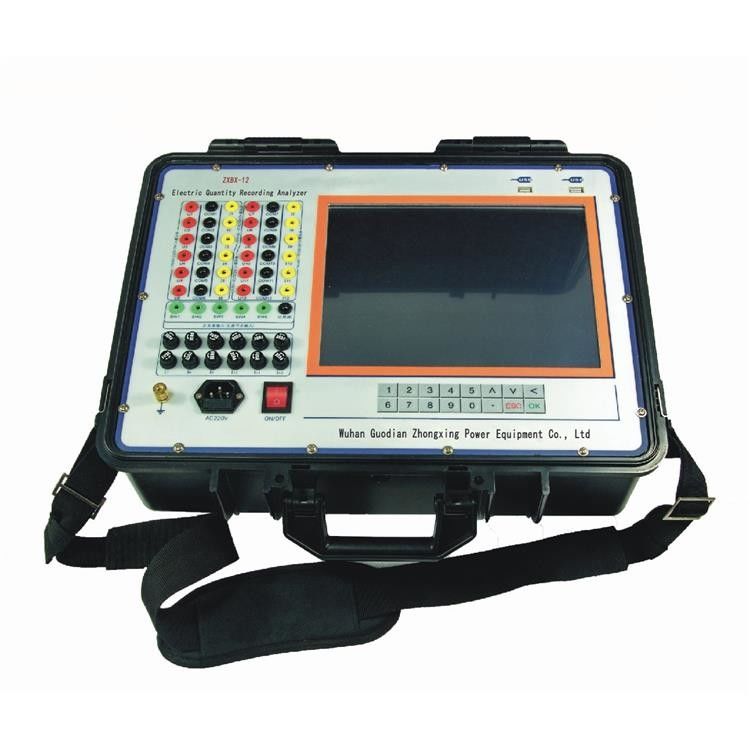

De draagbare Elektrische Parameters die Analysatorauto registreren berekenen Testparameters

Dit apparaat is voorbijgaande signaalregistreertoestel en analysator die voor het systeem van de machtstoepassing wordt ontworpen.

Testfuncties

De test van de generatorkortsluiting

Generator leeggemaakte test,

De storingstest van het opwindingssysteem,

10% staptest

Magneet verloren test

Het synchroniseren van test,

de opnametest van de ladingsverwerping

Andere elektrische waarde die en het registreren test meet

Achtersoftware

Software: Perfecte functies van golfvormvertoning, uitgave, afwisseling, combinatie, het vergelijken, extra teken en geselecteerde druk, berekening van machtswaarde,

De gegevensuitvoer in WORD/EXCEL/JPG-dossiers

Eigenschappen

1. 12 analoge inputkanalen, 12 actieve binaire inputkanalen en 3 binaire outputkanalen.

2. Maximumbemonsteringsfrequentie tot 100KHz. Alle analoge kanalen zijn geïsoleerd met elkaar

3. De krommetekening in real time en de krommeanalyse, staan de kromme die van de gebruiker toe en het plaatsen verrichting schraapt

4. De grafiek geeft functie op huidige oscilloscoop uit, vrij etiketterend, kleurenomzetting

5. Het hulpmiddel van de spectrumanalyse staat gebruikers toe om tot de grafiek van het signaalspectrum gemakkelijk toegang te hebben.

6. Om het even welk signaal kan worden geselecteerd om van het x-As y-As de relatiekromme tekeningssignaal te zijn.

7. Zijn harmonisch analysehulpmiddel kan harmonische analyse van verworven signalen, boventoon maken tot^Th-1024 orde

8. Het hulpmiddel van de combinatieberekening voor toevoeging, aftrekking, vermenigvuldiging, afdeling en integratie

9. RMS en machtsberekening voor het geselecteerde kanaal

10. Macht en symmetrieanalyse van geselecteerd signaal in drie stadia

11. De tekening van het Phasordiagram voor geselecteerd signaal

12. Het type van kanaalsignaal door software te kiezen: De voorbijgaande waarde van gelijkstroom of AC efficiënte waarde

13. Gebouwd in standaardtestmalplaatjes, berekent de auto testende resultaatparameters

14. De auto produceert woord het testen rapport en blinkt het testen rapport uit

15. De auto identificeert relatieve krommen om volledige automatisering te realiseren van het testen van rapport het voorbereidingen treffen

16. Kan alle namen en eenheden van het bemonsteringskanaal opnieuw definiëren

17. De auto bewaart diverse testomgevingmontages en instrumentenmontages

18. De auto berekent testparameters van diverse testmalplaatjes.

19. Het eenvoudige en geschikte kanaal filtreren.

Parameters

1. 12 kanaalvoltage/huidige analoge aanwinst:

De waaier van de voltageinput: -10V~10V, -200V~200V, -400V~400V

Huidige inputwaaier: -20mA~20mA

één kanaal voor analoge input -100mV~100mV

2. Hoewel de software om de inputwaaier van het voltagekanaal te selecteren, het voltage of de stroom signaleren typ

3. Afwijking van signaalaanwinst:

-400V~400V, fout<0>
-200V~200V, fout<0>
-10V~10V, fout<0>
-20mA~20mA, fout<0>
-100mV~100mV, fout <0>

4. 12 actieve kanalen van de de waardemeting van de contactomschakeling, signaalwaaier DC12-220V

5. 3 binaire outputkanalen, de grootste output brekende capaciteit van AC220V/1A

6. De gespleten structuur van het typekabinet, geschikt voor eindgebruikers om test te controleren en gegevens te analyseren

7. Twee USB-poorten voor gegevensdownload of toetsenbord/muisinput.

8. Grote kleurenlcd vertoning, aanrakingspaneel voor human-computer interactie

9. 8G geheugen

10. De inputimpedantie van het bemonsteringskanaal:

-10V~10V de positie van de voltagekraan, ingevoerde impedantie 820kΩ
-200V~200V de positie van de voltagekraan, ingevoerde impedantie 820kΩ
-400V~400V de positie van de voltagekraan, ingevoerde impedantie 820kΩ
-20mA~20mA huidige kraanpositie, ingevoerde impedantie 50Ω
-100mA~100mA de positie van de voltagekraan, ingevoerde impedance>10MΩ
