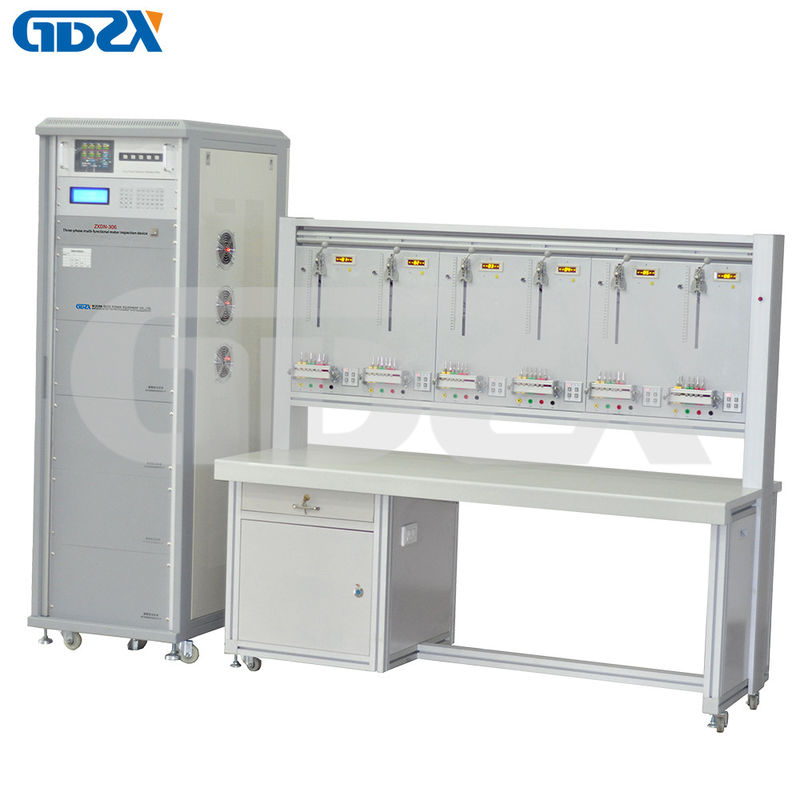

ZXDN-306 Driefasig multifunctiemeter-inspectie-bankapparaat met LCD

Elektrische kalibrator

Driedimensionale multifunctiemeter-inspectiebank met LCD

ZXDN-306 driefase multi-functie meter inspectie apparaat is de eisen van ons bedrijf volgens de relevante nationale normen en voorschriften.

Gebaseerd op meer dan tien jaar productie-ervaring met het driefasig programmagestuurde elektrische energiemeter-verificatieapparaat,het elektronisch programma-gecontroleerde driefasige elektrische energiemeter-verificatieapparaat is zorgvuldig ontwikkeld.

Het is gebaseerd op verschillende soorten kalibratieapparaten die door verschillende driefasige energiemeters zijn ontwikkeld en geproduceerd;het is geschikt voor de inspectie van verschillende eenfasige driefasige energiemeters (inclusief sinusvormige reactieve vermogenmeters) van niveau 0Handwerk, volledige functies en uitstekende prestaties zullen zeker door u worden begunstigd.

1Gebruik een gespleten of geïntegreerde structuur, een speciaal aluminium legering hangende tafelframe, brandwerende composiet tafel, mooi uiterlijk.

2. De signaalbron gebruikt DDS-technologie, grootschalige CPLD en RAM-geïntegreerd systeem, uitvoer 36000 fase modulatie, 12-bits D / A conversie golfvorm synthese output,16-bits D / A amplitude modulatie-uitgangHet heeft een hoge stabiliteit en een geringe verstelbaarheid, lage vervorming, enz.

3Het 7-inch kleuren-LCD-scherm met RAM-systeem heeft de voordelen van een grote hoeveelheid weergegeven informatie, intuïtief en handig.

4. Elke tafelpositie is uitgerust met een 6-bits LED multifunctionele display, dat de basisfout van elke tafelpositie, klokfrequentie en verschillende testmarkeringen kan weergeven;

5. De huidige verbindingsmethode van de elektrische energiemeter is een snel krimpende aluminiummetaalverbindingsdoos (optioneel smart meter krimpende verbindingsdoos).

6. Elke tafelpositie is uitgerust met een meerkanaals pulse-invoerschakelpoort met beschermingsfunctie (vierkanaals puls, éénkanaal 485, éénkanaal multifunctie),die kan voorkomen dat er per ongeluk hoge spanning binnenkomt en een storing veroorzaakt; eenmalige bedrading en automatische schakeling

7. Elke meterpositie is uitgerust met een open stroomdetectiefunctie, die automatisch de open meterpositie kan detecteren en aangeven.(Functie van automatische kortecircuitsluiting)

8Elke meter is uitgerust met een detectie-module voor vergoedingscontrole, die lokale en externe vergoedingscontrole-tests kan uitvoeren.De slimme meter van de ingebouwde relais kan de opening en sluiting van de relais detecteren, en de meetbare uitgangsspanning van de externe relais.

9. Configureer ZXT10-hoge precisie standaardklok, interne 3 * 10-8 kristal oscillator, kan de klokfout testen.

(Optioneel ZXGT10 GPS-kloktimer).

10. Configureer multi-seriële communicatie, elke tafelpositie is uitgerust met een onafhankelijke 485-communicatiepoort (optioneel seriële server kan parallelle communicatie implementeren).

11. Elke tafelpositie is voorzien van een driedimensionale verstelbare foto-elektrische multifunktioneel bemonsteringsapparaat,met een vermogen van meer dan 50 W, maar niet meer dan 150 W,.

12. Neem de PWM-modulatieversterker aan, die een groot uitgangsvermogen, een kleine warmtewaarde en een efficiëntie tot 90% heeft.

13. Het apparaat heeft de functie zachte start en stop van spanning en stroom,de beschermings- en alarmfunctie van kortsluiting van de spanningsuitgangsterminal en open circuit van de stroomuitgangsterminal, all-round bescherming van de uitgangsversterker, hoge betrouwbaarheid;

14. Carrier switching box kan worden geconfigureerd, ingebouwde 6 binnenlandse mainstream carrier controller (optioneel).

15- Hierarchische verificatiebeheerssoftware, met afschakeling, geavanceerde multi-thread programmeringstechnologie, om parallelle communicatie van meerdere epitopen te garanderen.
