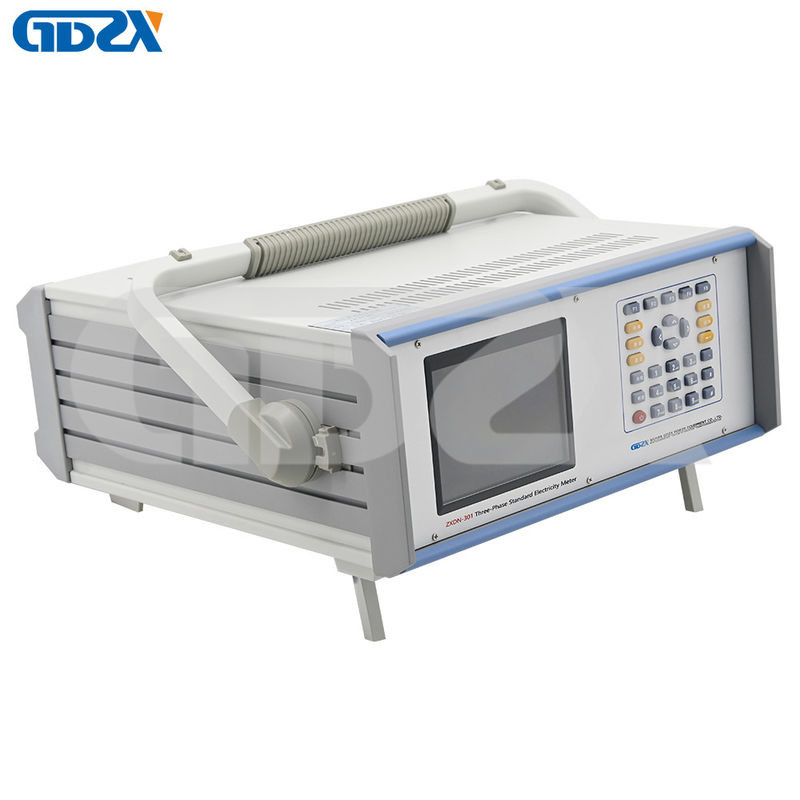

ZXDN-301 3-fase standaard referentie-energiemeter klasse 0,02 220V

• Standaard draagbare aluminium behuizing, kleiner volume (momenteel het volume van binnenlandse vergelijkbare producten 355×145×185mm) lichter gewicht (7,5kg), gemakkelijker te dragen.


• Grote meetbereik: spanningsmetingsbereik (fasespanning): 1 ~ 560V
  Stroommetingsbereik: 10mA ~ 120A


• Meerdere meetmethoden: het kan wisselspanning, stroom, vermogen (actief vermogen, reactief vermogen,de apparente vermogen) en de elektrische energie in 4 kwadranten onder verschillende bedradingsmodussen zoals eenfasigeDe reactievermogen en de elektrische energie kunnen op vele manieren worden gemeten, zoals het werkelijke reactievermogen,vierkant reactievermogen en kunstmatig neutraal reactievermogen.


• Multifunctioneel meten:
  A. Spanning, stroom, fase, frequentie, actief vermogen, reactief vermogen, vermogensfactor, fout en andere basismeting.
  B. Meting van de stabiliteit van spanning, stroom en vermogen (maximaal 5 algoritmen voor de stabiliteit van vermogen).
  C. Meting van de asymmetrie van spanning en stroom in de driefasenamplitude.
  D. Meting van spanning en stroom in drie fasen.
  E. Meting van faseverstoring.
  F. Vectorgrafiekweergave, een verscheidenheid aan vectorgrafiekweergave methoden (rotatie in de wijzers van de klok, tegen de wijzers van de klok; 12:00 uur, 3:00 uur basispositie optioneel; referentiedatumvariabele;Fase-weergave: 0 ~ 360° of ± 180° kan worden ingesteld) om aan verschillende weergavegewoonten te voldoen.
  G. Waveform display, harmonische analyse, vervorming berekening. Spectrum grafiek display; kan harmonische amplitude, inhoud, fase weergeven. Het spectrum diagram heeft de functie van vergroting.
  H. Beoordeling van de vraag
  I. Meting van de magnetische inductieintensiteit in de ruimte.
  J. Meting van drukval aan hetzelfde uiteinde van het apparaat.
  K. Meet de constante en frequentie van de meter.
  L. Fundamentele meting van de golfkracht.
  M. De fout (actief vermogen, reactief vermogen, schijnbaar vermogen, spanning en stroom) van drie verschillende soorten meters kan tegelijkertijd worden gecontroleerd.
  N.3 pulsuitgangen, de constante kan afzonderlijk worden ingesteld (automatische of handmatige instelling), de soorten constante kunnen ook afzonderlijk worden ingesteld: actief vermogen, reactief vermogen, schijnbare, spanning, stroom.
  O. Het kan de totale fout van het apparaat dat bestaat uit drie eenfasemeters controleren.
  P. Kan worden gebruikt als drie eenfasige standaardmeters.


• Fundamentele golfkrachtmeting: het kan de volledige golfkracht meten (inclusief de fundamentele golfkracht en de harmonische golfkracht) en kan alleen de fundamentele golfkracht meten.


• Verificatie van fouten op elektrische energie:het kan de geschatte waarde van de meetfout en de standaardafwijking van de elektrische energiemeter en het verificatieapparaat van de elektrische energiemeter verifiërenEn het pulsnummer, de kalibratieconstante kan automatisch worden ingesteld om de werkdoeltreffendheid te verbeteren.Vooral het kalibratieapparaat voor de multiconstante standaardmeter en de elektriciteitsmeter is handiger te gebruiken. Speciale compensatietechnologie, bij kleine belasting, omdat de belasting is te klein (energie puls frequentie is te laag) zal niet leiden tot de fout sprong te groot.schatting van de standaardafwijking, gemiddelde fout.


• Harmonische analyse: analyse van de spanning van de vermogensfrequentie, 51 keer onder de harmonische stroom.


• Gegevens en grafische weergave: kan de meetstatus en een verscheidenheid aan meetgegevens intuïtief weergeven.huidige fasevectordiagram, harmonische analyse golfbalk diagram.


• Handmatig of automatisch wisselen van bereik.


• Met opslagfunctie, kan 30 groepen gegevens worden opgeslagen.


• met pinyin-invoermethode: kan Chinese tekens, letters, symbolen invoeren


• Bedrading: breed bereik stroominvoer terminal gemeenschappelijk, wissel de stroom zonder het veranderen van de bedrading, gemakkelijk te gebruiken.


• multifunctionele: kan worden gebruikt als standaardmeter, kan ook worden gebruikt als tester van elektrische meterverificatieapparatuur. kan alleen worden gebruikt, kan ook worden gebruikt met PC-communicatie afstandsbediening,kan ook worden gebruikt met een verificatieapparaat.


• Meerdere communicatie-interfaces: RS485, RS232, USB, met behulp van asynchrone communicatie: baudrate kan worden ingesteld.


• 6.4 inch 640×480 dot matrix TFT kleur LCD display, helder display, heldere kleuren.


• Operatie: gehumaniseerd ontwerp, redelijke combinatie van functies, zeer eenvoudige werking.

Technische indicatoren:

1Signalbereik.
Spanning: 1 ~ 560V (fasespanning)
Stroom: 10mA ~ 120A
Frequentie: 40 ~ 70 Hz
Invoerpuls: max. 2MHz (TTL)
Uitgangsfrequentie: gebruik automatische constante, bij nominale bereik, uitgangsimpulsfrequentie Fout: 60KHz
Precies van 2.
1 Spanningsmeting (RMS): nauwkeurigheid: 0,02 (Rd%).
Bereik: 30V, 60V, 120V, 240V, 480V, vijf versnellingen, automatische en handmatige schakeling.
2 Stroommeting (RMS): nauwkeurigheid: 0,02 (Rd%).
Bereik: 0.2a, 1A, 5A, 20A, 100A, vijf versnellingen, automatische en handmatige schakeling.
3 Actief vermogen, nauwkeurigheid van de meting van de actieve elektrische energie: 0,02 (Rd%).
4 Meetnauwkeurigheid van reactief vermogen en reactieve elektrische energie: niveau 0,05 (Rd%).
5 Frequentiemeting: meetbereik: 45 ~ 70 Hz;
Resolutie: 0,0001 Hz;
Genauigheid: ±0,01 Hz.
6 Fase-meting: meetbereik: 0 ~ 359,999° (0 ~ ± 180°);
Resolutie: 0,001°;
Genauigheid: ±0,02°.
7 Bepaling van de drukval aan hetzelfde uiteinde:
meetbereik: 0 ~ 400 mV;
Resolutie: 0,1 mV;
Genauigheid: ± 0,02% ±1mV.
Meting van de intensiteit van de magnetische inductie:
meetbereik: 0 ~ 0,25 MT;
Genauigheid: ± 10% ± 0,001 MT.
9 Harmonische spanningsmeting:
2 tot 10 keer: harmonisch gehalte ≤ 30%; Fout: 0,1%
11 tot 21 keer: harmonisch gehalte ≤ 30%; Fout: 0,2%
22 tot 51 keer: harmonisch gehalte ≤ 30%; Fout: 0,5%
10 Harmonische stroommeting: 2~51 keer: harmonisch gehalte ≤ 50%; Fout: 0,1%
3. Inputimpedantie
Invoerspanningsimpedantie: ≥ 750 K ω
Invoerstroomimpedantie: 0,001 ω
4Werkomgeving
Temperatuur: 15 tot 30 oC Temperatuurcoëfficiënt: 0,0005/ °C
Voorverwarmingstijd: 30 minuten
Vochtigheid: 45 ~ 80% r.h.
Stroomvoorziening: 220V ± 10% 50Hz ± 1%
Energieverbruik: 50 va of minder
5. andere
Volume: 355 × 185 × 145 mm
Gewicht: 7,5 kg
