Met de ontwikkeling van de samenleving stellen mensen steeds hogere eisen aan de veiligheid en betrouwbaarheid van elektriciteitsverbruik. Hoogspanningsschakelaars dragen de dubbele taken van controle en bescherming in het energiesysteem, en hun prestaties hebben direct invloed op de veilige werking van het energiesysteem. Mechanische karakteristieke parameters zijn een van de belangrijke parameters voor het beoordelen van de prestaties van stroomonderbrekers. Dit instrument is gebaseerd op de nieuwste "High Voltage AC Circuit Breakers" GB1984-2003 als ontwerpblauwdruk, verwijzend naar de Chinese industriestandaard "General Technical Conditions for High Voltage Testing Equipment" Deel 3, DL/T846.3-2004 als basis voor het ontwerp. Het biedt gemak voor dynamische analyse van verschillende stroomonderbrekers en kan nauwkeurig de lage olie-, hoge olie-, vacuüm- en mechanische en dynamische karakteristieke parameters meten van hoogspanningsstroomonderbrekers zoals zwavelhexafluoride.

1. Dit instrument is een embedded industriële computer, met een moederbord gebaseerd op CortexTM-A8, een hoofdfrequentie van 1 GHz, een flashgeheugen van 1 GB en een snelle opstartsnelheid van slechts 16 seconden. 8,4 inch kleurenscherm, Windows-besturingssysteem, gebruiksvriendelijke bedieningsinterface, touchscreen, ondersteuning voor Chinese en Engelse invoer, handig voor operators ter plaatse om te gebruiken.

2. Snelle thermische printer, handig voor het ter plaatse afdrukken van testgegevens.

3. De geïntegreerde voedingsbron in de machine elimineert de noodzaak voor een secundaire voedingsbron ter plaatse, waardoor het handig en snel te gebruiken is. Kan een instelbare gelijkstroomvoeding van DC10~260V leveren met een stroom van 20A. Stel de actiespanningswaarde van de openings- en sluitspoelen willekeurig in en voer laagspanningsactietests uit op de stroomonderbreker.

4. Uitgerust met lineaire sensoren, roterende sensoren, universele sensoren, beugels en speciale vaste multifunctionele connectoren, is de installatie uiterst handig en eenvoudig.

5. Geschikt voor alle modellen SF6-schakelaars, GIS-combinatieapparatuur, vacuümschakelaars en olietankschakelaars die in binnen- en buitenland worden geproduceerd.

6. Bedien de schakelaar eenmaal om alle gegevens en grafieken te verkrijgen.

7. De host kan 30000 sets huidige testgegevens opslaan (uitbreidbare geheugenkaart), met een interne real-time klok voor eenvoudige archivering.

8. Uitgerust met een USB-drive-interface, kunnen gegevens rechtstreeks op de USB-drive worden opgeslagen en naar de computer worden geüpload voor analyse en opslag.

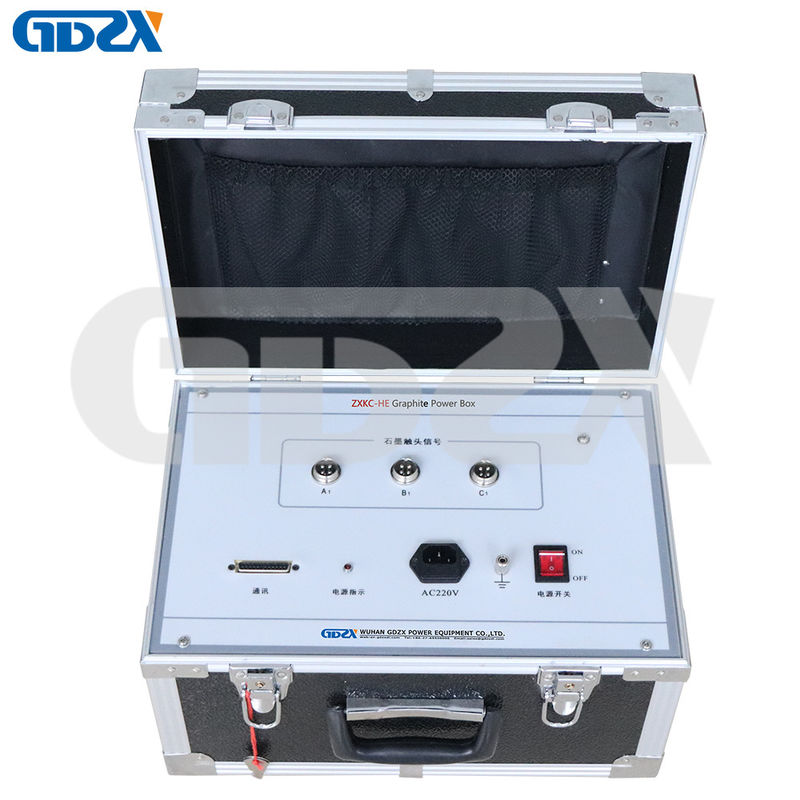

9. Het kan tegelijkertijd 12 metaalcontactbreuken, 6 hoofdbreuken, 6 hulpbreuken en 3 grafietbreuken meten.

10. Bevat enveloplijnen, die standaard enveloplijnen genereren op basis van de waarden die door meerdere schakelaars (2-10) zijn getest voor analyse en vergelijking, evenals voor schakeltrillingsfrequentieanalyse.

11. Het interne anti-interferentiecircuit kan voldoen aan het betrouwbare gebruik in een 500KV-substation.

Definitie van termen

1. Drie fasen verschillende perioden: verwijst naar het maximale en minimale verschil tussen de openings- (sluitings)tijden van de drie fasen van de schakelaar.

2. In fase en verschillende perioden: Verwijst naar het verschil in de openings- (sluitings)tijd van schakelaars met zes of meer breuken in dezelfde fase.

3. Stuiter-tijd: verwijst naar de cumulatieve tijdwaarde van alle contacten en scheidingen (d.w.z. stuiteren) die optreden tijdens het sluitproces van de dynamische en statische contacten van de schakelaar (d.w.z. de tijd tussen het eerste contact en volledig contact).

4. Openingstijd: Het tijdsinterval tussen het openen en uitschakelen van de stroomonderbreker in de gesloten positie en de scheiding van alle boogcontacten op elke pool.

5. Sluitingstijd: Het tijdsinterval tussen het moment waarop de stroomonderbreker zich in de open positie bevindt en het moment waarop alle contacten van de polen in contact komen met de stroomonderbreker.

6. Hersteltijd: Tijdens de herstelsyclus, het tijdsinterval tussen het begin van de openingstijd en de tijd waarop alle poolcontacten in contact komen.

7. Stijve openings- (sluitings)snelheid: verwijst naar de gemiddelde snelheid binnen een gespecificeerde tijd of afstand wanneer het bewegende contact van de schakelaar in contact staat met het statische contact. Bijvoorbeeld 10 ms, voor opening verwijst het naar de gemiddelde snelheid binnen 10 ms na opening, en voor sluiting verwijst het naar de gemiddelde snelheid binnen 10 ms voor sluiting.

8. Openingsafstand: verwijst naar de afstand van de open toestand van de schakelaar tot het moment waarop het bewegende contact en het stationaire contact net in contact komen.

9. Maximale snelheid van opening (sluiting): Verwijst naar de maximale waarde van de momentane snelheid van opening (sluiting). Over het algemeen zou deze waarde moeten verschijnen in het gedeelte waar de schakelaar net is geopend of gesloten. Dit kan worden beoordeeld aan de hand van de snelheids- en reiscurven.

10. Gemiddelde snelheid van opening (sluiting): verwijst naar de verhouding van de reis en de tijd van het schakelcontact tijdens het gehele operatieproces.
