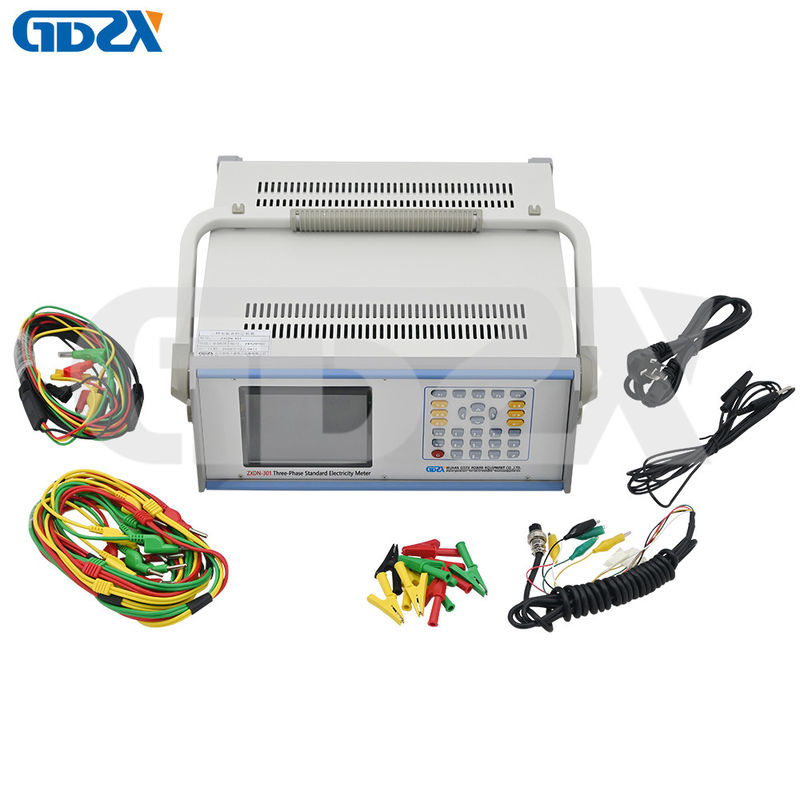

ZXDN-301 Standaard referentie-energimeteranalysator met hoge precisie multifunctioneel

Productoverzicht

Deze standaard elektrische energiemeter is multifunctioneel met een breed bereik en hoge precisie.02Het neemt DSP, ingebed systeem en automatische temperatuurbalancering en andere compensatietechnologieën aan, klein en licht, eenvoudig te gebruiken en betrouwbaar.

Functies en kenmerken

1Draagbaar met aluminium koffer

1. Breed meetbereik: Spanning (fasespanning):1~560V, stroom: 10mA~120A

2- meting op verschillende manieren: meting van wisselstroomspanning, stroom, vermogen (actief vermogen, reactief vermogen, schijnbaar vermogen) en elektrische energie in vier kwadranten onder eenfase,3P4W Y/ 3P3W Δ bedradingsverbindingsmodussenBovendien kan het reactievermogen en elektrische energie meten met behulp van echte reactieve, faseoverschrijdende reactievermogen, kunstmatig neutraal reactiepunt.

3. Meervoudig functionele meting:

ü Fundamentele functie van het meten van U, I, fase, frequentie, actief vermogen, reactief vermogen, PF en fout.

ü Meting van de stabiliteit van spanning, stroom en vermogen.

ü Meting van de mate van asymmetrie van spanning en stroomamplitude in driefasecircuits.

ü Het meten van de onevenwichtige mate van spanning en stroom in driefase circuits.

ü Meting van de asymmetrie van de fase.

ü Vertoon van vectordiagrammen.

zoals rotatie in de wijzerslag, tegen de wijzerslag;

de keuze van de plaats van de benchmark tussen 12.00 uur en 15.00 uur;

Referentiebankwijk kan worden gewijzigd; instellingen voor de faseweergave: 0~360° of ±180°

ü golfvorm weergave, harmonische analyse, vervorming berekening, frequentiespectrum weergave met vergrootfunctie

ü Bepaling van de vraag.

ü Meting van de ruimtelijke magnetische inductieintensiteit.

ü Metingen van de spanningsdaling van de stippelde terminal van het apparaat.

ü Meting van de constant en de frequentie van de te regelen meter.

ü Meting van de kracht van de fundamentele golf.

ü Foutkalibratie van drie verschillende soorten meters

ü Drie uitgangspoorten voor impulsen, de constanten kunnen automatisch of handmatig worden ingesteld.

ü Kalibreren van de totale fout van een apparaat dat bestaat uit drie eenfasemeters.

ü Werkbaar als 3 standaard eenfasemeters.

4Meting van de volledige krachten van fundamentele golven en harmonieën), of alleen fundamentele kracht.

5- Kalibratie van de fouten van de energiemeter, automatisch ingestelde pulsmessingen en constanten, speciale compensatietechnieken

6Harmonische analyse van spanning en stroom onder 51e orde.

7- weergave van gegevens en afbeeldingen: meting van de werkomstandigheden, golfvorm, fasevector, harmonische grafiek.

8. Automatische of handmatige ranging

9- opslagcapaciteit tot 30 groepen gegevens, records kunnen worden doorzocht en doorzocht, op basis van omstandigheden.

10. Invoerfunctie voor tekens, alfabet en symbolen

12.Aansluiting: breed bereik stroominvoerpoort is een openbare poort, geen noodzaak om de bedrading te veranderen bij het veranderen van stroom.

13.Meerdere toepassingen: kan met de pc werken door middel van communicatie op afstand of een kalibratieapparaat

14.RS485, RS232, USB-communicatiepoorten, baudrate kunnen worden ingesteld bij gebruik van asynchrone communicatie.

15Met een 6,4 inch 640 x 480 pixel TFT display, helder en kleurrijk.

16Mensgerichte opzet, redelijke combinatie van functies, eenvoudige bediening

Parameters

Signalbereik:

Spanning: 1~560V (fasespanning)

Stroom: 10mA ~ 120A

Frequentie: 40~70Hz

Impulsinput: max. 2MHz(TTL)

Impulsautoutput: gebruik automatische constante

Impulsuitgangsfrequentie FOUT: 60KHz bij nominale bereik

Genauigheid:

1) Spanningsmeting (RMS) 0,02 ((Rd%) Bereik: 30V, 60V, 120V, 240V, 480V, automatisch of handmatig

2) Stroommeting (RMS) 0,02 ((Rd%) Bereik:0.2A, 1A, 5A, 20A, 100A, automatisch of handmatig afstemmen

3) actief vermogen / actief vermogen energie meetfout: 0,02 ((Rd%)

4) reactievermogen/meetfout van reactievermogenenergie: 0,02 ((Rd) %

5) Frequentiemeting: bereik 45~70Hz, resolutie: 0.0001Hz, fout:±0.01Hz

6) Fase-meting: bereik 0~359.999° ((0~±180°), resolutie: 0,001°, fout: ±0,02°

7) puntend terminale spanningsvalmeting: bereik 0~400mV, resolutie: 0,1mV, fout:±0,02%±1mV

8) meting van de magnetische inductiesterkte: bereik 0~0,25 mT, fout: ±10%±0,001 mT

9) Harmonische spanningsmeting:

2e tot en met 10e orde, gehaltepercentage ≤ 30% fout 0,1%

11 tot en met 21e orde, gehaltepercentage ≤ 30% fout 0,2%

22 tot 51e orde, gehaltepercentage ≤ 30% fout: 0,5%

Inputimpedantie: Spanningsimpedantie: ≥ 750KΩ, stroomimpedantie: 0,001Ω

Werkomgeving: Temperatuurbereik:15°C-30°C, coëfficiënt: 0,0005/ oC, Vochtigheid: 45~80%

Opwarmtijd: 30 min.

Stroomvoorziening: 220V±10% 50Hz±1%, Energieverbruik: ≤50VA

Grootte en gewicht: 355×185×145mm, 7,5 kg
