JSY-03 Anti-interferentie-LCD-display dielectrische verliesmeter met CVT-testfunctie

JSY-03 volautomatische anti-interferentie diëlektrische verlies tester

1. Productintroductie

De JSY-03 diëlektrische verlies tester doorbreekt de traditionele brugmeetmethode door gebruik te maken van variabele frequentie voedingstechnologie, met behulp van single-chip microcontrollers en moderne elektronische technologie voor automatische frequentieconversie, analoog-naar-digitaal conversie en gegevensverwerking; Bereik sterke anti-interferentie vermogen, snelle testsnelheid, hoge nauwkeurigheid, volledig automatische digitalisering en eenvoudige bediening; De voeding maakt gebruik van een high-power switching voeding, die zuivere sinussen van 45Hz en 55Hz uitvoert, automatisch onder druk zet en een spanning van 10kV kan leveren; Filtert automatisch 50Hz interferentie uit, geschikt voor testen ter plaatse met hoge elektromagnetische interferentie in onderstations en andere gebieden. Breed toepasbaar voor diëlektrisch verliesmeting van transformatoren, transformatoren, doorvoeringen, condensatoren, bliksembeveiligers en andere apparatuur in de energiesector.

2. Kenmerken

1. Het instrument maakt gebruik van Fourier-transformatie digitale filtertechnologie om capaciteit, diëlektrisch verlies en andere parameters te meten. De testresultaten hebben een hoge nauwkeurigheid en zijn gemakkelijk te automatiseren.

2. Het instrument maakt gebruik van frequentieconversietechnologie om 50Hz netfrequentie-interferentie ter plaatse te elimineren, en betrouwbare gegevens kunnen worden gemeten, zelfs in omgevingen met sterke elektromagnetische interferentie.

3. Gebruik een full touch groot LCD-scherm, gemakkelijk te bedienen. Full touch LCD-scherm, supergrote full graphics bedieningsinterface, elk proces is zeer duidelijk en overzichtelijk, en operators kunnen het gebruiken zonder extra professionele training. De meting van het hele proces kan worden voltooid door licht aan te raken.

4. Gegevensopslag: Uitgerust met een kalenderchip en een geheugen met grote capaciteit, kan het detectieresultaten op elk moment opslaan, historische records op elk moment bekijken en afdrukken. De huidige tijd en opslagtijd kunnen op elk moment worden weergegeven en afgedrukt.

5. Wetenschappelijk gegevensbeheer: Instrumentgegevens kunnen worden geëxporteerd via een USB-stick en kunnen op elke pc worden bekeken en beheerd via speciale software.

6. Het instrument is eenvoudig te bedienen en het meetproces wordt bestuurd door een microprocessor. Zolang een geschikte meetmethode is geselecteerd, kan de gegevensmeting automatisch worden voltooid onder controle van de microprocessor.

7. Geïntegreerd model, uitgerust met standaard condensatoren en hoogspanningsvoeding, vergemakkelijkt testen ter plaatse en vermindert bedrading ter plaatse.

8. Het instrument heeft een hoge meetnauwkeurigheid en kan voldoen aan de eisen van olie diëlektrisch verliesmeting. Daarom hoeven alleen standaard oliebekers en speciale testlijnen te worden uitgerust om olie diëlektrisch verliesmeting te bereiken.

9. Het heeft de functie van omgekeerde bedrading laagspanningsafscherming. Wanneer de 220kV CVT-bus is geaard, kan C11 worden gemeten voor 10kV omgekeerde bedrading diëlektrisch verlies zonder de draad los te koppelen.

10. In staat om AC-weerstandspanningstests uit te voeren. Handige PT- en CT-secundaire AC-weerstandspanningstest, 400V laagspanningssysteem weerstandspanningstest.

11. In staat om externe hoogspanningsbronnen met frequenties variërend van 40Hz tot 300Hz te identificeren, waardoor hoogcapaciteits hoogspannings diëlektrische verliestests mogelijk zijn met behulp van netfrequentie of series resonantie voedingsbronnen.

12. Uitgerust met CVT-testfunctie, kan het zelfexcitatietests van CVT bereiken en kan vier beschermingslimieten instellen: hoge spanning/stroom en lage spanning/stroom, waardoor de veiligheid van personen en apparatuur wordt gewaarborgd.

Bij het testen van CVT kunnen niet alleen de capaciteits- en diëlektrische verlieswaarden van C1 en C2 automatisch worden getest, maar ook de totale capaciteits- en diëlektrische verlieswaarden van CVT-apparatuur

De 14 wordt geleverd met een thermische printer die kan afdrukken en uitvoeren, en wordt geleverd met een kalenderklok, waardoor het voor gebruikers gemakkelijk is om testrapporten af te drukken. Het wordt ook geleverd met een USB-stick voor uitvoer.

15. Met computerinterface. Een computer kan 32 instrumenten besturen en kan worden geïntegreerd in een uitgebreide hoogspanningstestwagen om meting, gegevensverwerking en rapportuitvoer te bereiken.

16. Aardingsbeschermingsfunctie: Wanneer het instrument niet is geaard of slecht geaard is, komt het instrument niet in het normale programma en zal het geen hoogspanning uitvoeren. De overstroombeveiligingsfunctie zorgt ervoor dat het instrument niet beschadigd raakt in geval van kortsluiting of uitval van het testobject.

Elektrische schokbeschermingsfunctie. Wanneer de instrumentoperator per ongeluk een elektrische schok krijgt, zal het instrument onmiddellijk de hoogspanning uitschakelen om de veiligheid van het testpersoneel te waarborgen.

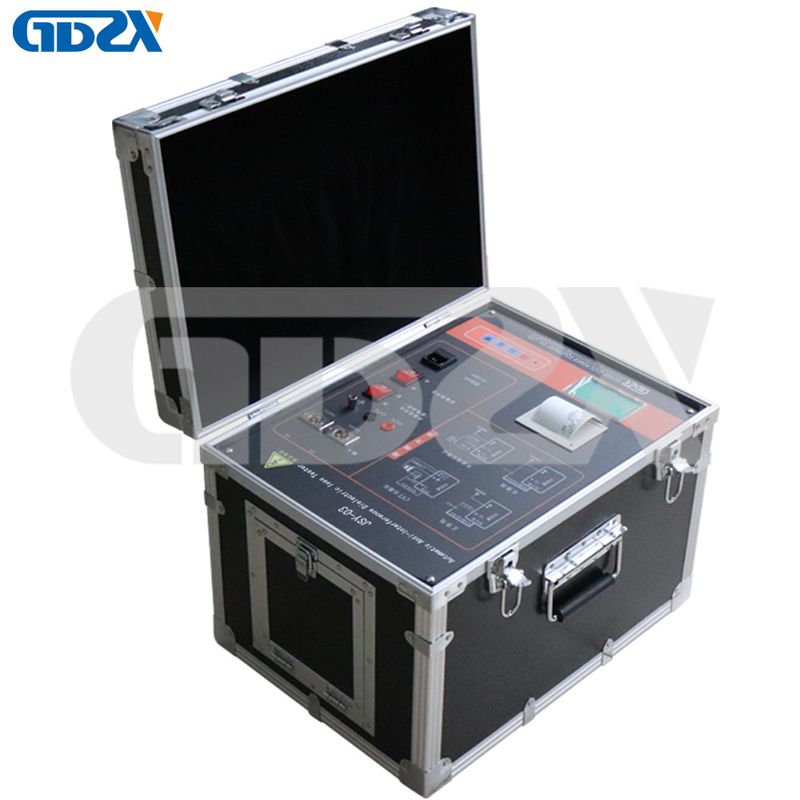

Productafbeelding
