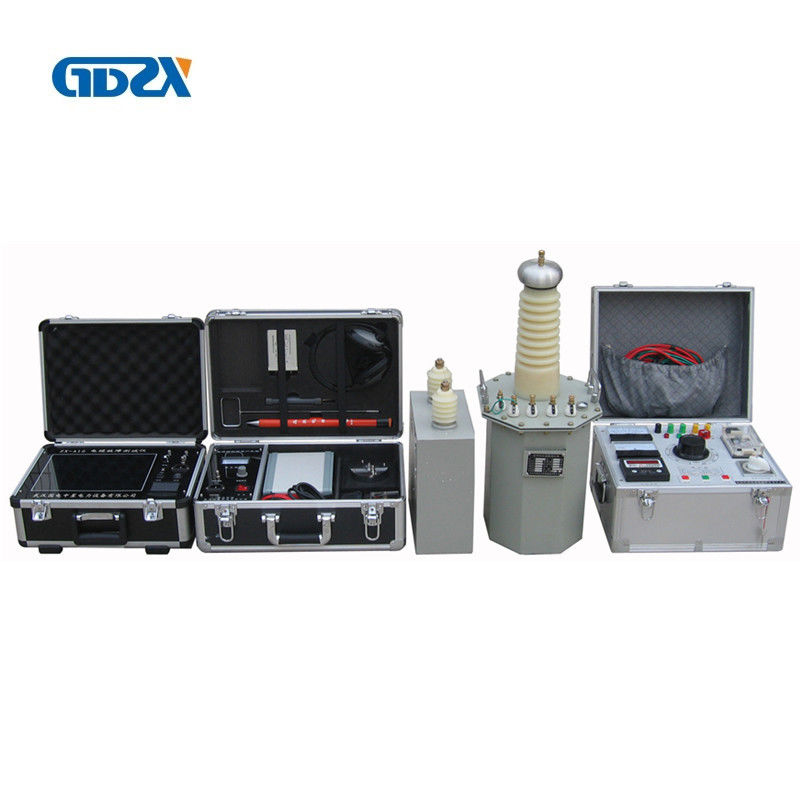

Draagbaar digitaal Ondergronds 35KV-van de de Testkabel van de Kabelafstand de Foutenmerkteken

Zx-A10 het meetapparaat van de kabelfout

Zx-A10 het MERKTEKEN van de KABELfout integreerde industrieel ingebed computerplatform, Netwerkcommunicatieservice en USB-communicatiesysteem. Het apparaat bestaat 3 delen: hoofdsysteem, foutenmerkteken en het meetapparaat van de kabellijn. Het wordt gebruikt voor de plaats van de kabelfout, kabellijn en dieptetest en dagelijks behoud van kabelgegevens. Het kan ook voor de foutenplaats van de signaalkabel voor station en luchthaven worden gebruikt.

Eigenschappen:

1. Ingebed computersysteem in het merkteken van de kabelfout. Lithium-macht levering voor geschikte gebiedstests.
2. 12,1 duimtouch screen en het systeem van venstersxp.
3. USB-interface. het bemonsteren 5 frequentie tussen 6,25 Mhz aan 100MHz voor kabel van verschillende lengte.
4. Het autopunt van de earchfout en toont de afstand, kan de beweging van dubbele curseur aan 0.15m nauwkeurig zijn.

5. De golfvorm kan vrij samenpersen of zich uitbreiden.

6. Systeemvertoning twee golfvormen willekeurig die aan standaardgolfvorm voor uw verwijzing dicht is.
7. Totale 40G-golfvormen en bedradingsdiagrammen ter plaatse voor uw verwijzing
8. Slimme modulaire monstertrekker om de bedrading ter plaatse, steekproefonderzoek te vervangen totaal gescheiden met HV om veiligheid te verzekeren.

Toepassing:
1. De fout van de testkabel voor verschillende voltageniveaus, verschillende secties en verschillend middel, met inbegrip van open kring, sluit, lage weerstand, hoge weerstandslekkage, hoge flashover van de weerstandsmislukking kort.
2. De testende fout van de signaalkabel voor station, luchthaven.
3. De testende snelheid van de golfpropagatie van de kabel die de lengte geweten is.
4. Het testen van de de kabelroute en diepte.
5. Weergavemodus: 12,1 duim LCD (Windows XP)
6. Geheugenwijze: Vaste en beweegbare 20G/2G
7. Testmethodes: Zwakstroomimpulsmethode, impulsflash-over kringsmethode, flashover voltagemethode
8. Testafstand: niet minder dan 40km
9. De kortste testende afstand (blinde streek): 510m
10. Plaatsfout: ±0.2m
11. Testende fout: minder dan ±1%
12. Bemonsteringsfrequentie: 6.25MHz, 10MHz, 25MHz, 50MHz, 100MHz, (zelf-adaption)
13. Macht: AC 220V±10% gelijkstroom 12V (7AH)
14. Maximummachtsduurzaamheid: 4 uren

De technische beschrijvingen van de weganalysator:
1. Signaalfrequentie: 15KHz sinusgolf
2. Outputmacht: Pomax≥100W
3. Outputimpedantie: Zo=Zc
4. Trillingswijze: incontinuous
5. Netto Gewicht: 9.8Kg
6. Omgevingstemperatuur: -10℃~+40℃
7. Algemene afmeting: 180mm×300mm×400mm
8. Relatieve vochtigheid: RH≤85% (25℃)

Impulsgenerator

1. Gelijkstroom-output: 32kV, ononderbroken regelbaar

2. externe capacitieve weerstand: 1~8 F

3. effecttijd: 1~6 seconden

4. maximumimpulsenergie: 400 ~ 1800J

5. maximumoutputstroom: 40mA

6. de fout van de voltageaanwijzing: + 2%

7. leveringsvoltage: 220VAC 50Hz

8. omgevingstemperatuur: -10℃~ +50℃

9. volume: 380 x 260 x 260 mm
