35KV 60Km Full Intelligent Multiple Pulse Power Cable Foul Locator
Inleiding van het product

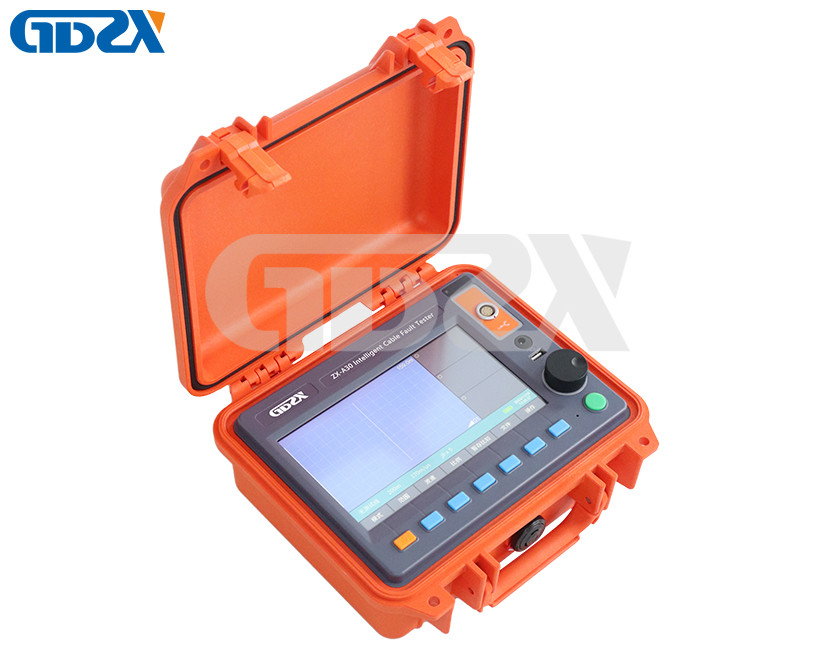

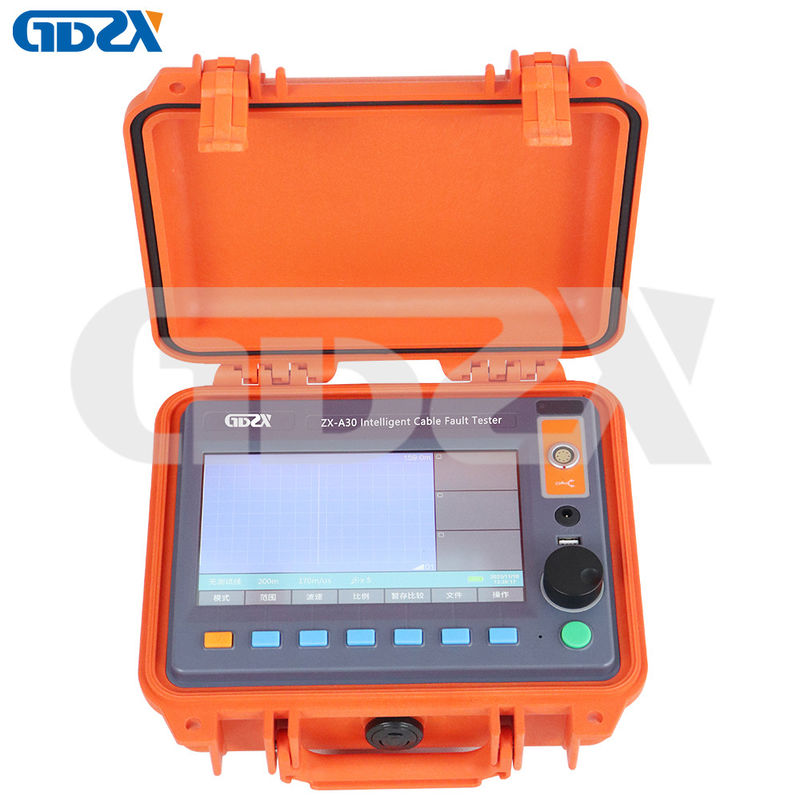

ZX-A30 Full Intelligent Multiple Pulse Cable Foul Locatoris een netwerkplatform voor het testen van de storing van kabels, gebaseerd op een ingebouwde computerplatform.Het instrument is in de praktijk zeer efficiënt en gemakkelijk te bedienen..
Kenmerken
1In China is de markt voor ingebouwde industriële computerplatform, Window XP-systeem, geïntegreerde testsoftware en geïnstalleerde kabelfouttestsoftware en kabelgegevensbeheerssoftware toonaangevend.
2. 12,1 inch groot touchscreen, touch pen of muis. Helder display is geschikt voor buitengebruik. Lithiumbatterie is handig voor testen ter plaatse. Plastic chassis is schokbestendig met sterke stabiliteit.
3. De nieuwste USB-communicatie-interface om te zorgen voor een stabiel signaalverzamelen. De host kan automatisch vijf soorten bemonsteringsfrequentie selecteren van 6,25MHz tot 100MHz,adaptieve pulsbreedte kan voldoen aan de testvereisten van verschillende kabellengtes om de ruwe meetfout te verminderen en de testnauwkeurigheid te verbeteren.
4. Automatisch onderscheiden verschillende testmethode en het lokaliseren van het foutpunt, automatisch lezen en weergeven van de fout afstand.Het kan worden weergegeven in 3 verschillende gebieden op het scherm en zal willekeurig weergeven 10 lage spanning puls golfvorm. Automatische of handmatige bediening voor het bereiken van dubbele positioneringsfout. Double vernier kan nauwkeurig zijn tot 0,15m.
5. Uniek ontwerp van meerdere pulsgenerator. Je kunt 3 verschillende testmethoden voltooien en geen noodzaak om de draden opnieuw te verbinden. Een ontlading kan 10 lage-spanning kortsluiting puls golfvorm krijgen.Het kan de oscillatorische interferentie aanzienlijk verminderen.De Multiple Pulse Generator is klein en weegt slechts 5 kg.
6De gastheer kan voorzien zijn van een WIFI-ontvanger en 3G-software om op afstand hulp en suggesties van onze experts te krijgen.Technici kunnen helpen bij het testen op locatie door middel van Android-testsoftware op elk moment en overal.
7Het apparaat slaat veel golfvorm en bedrading lay-outs op die handig zijn om te vergelijken in veldtest en studie. Het kan automatisch testrapport genereren en afdrukken.Kabel management systeem kan u veel helpen voor kabel dagelijks onderhoud en kabel fout nauwkeurige lokalisatie.
8Precise locator kan direct de afstand van de tester naar het foutpunt weergeven.Het helpt u bij het opsporen van de fout nauwkeurig en snel en helpt ook uw verminderen van schade en verlies als gevolg van stroom af.
9Er zijn 3 soorten HV-ontlading voor uw keuze. Gebruik van gloednieuwe 28kg integrale hoogspanningsoverspanning generator. vervangt 65kg test transformer en bedieningsdoos, met voordelen van breed gebruik,lichtgewicht, dit apparaat is in de binnenlandse toonaangevende niveau.
Technische indicatoren
| 1. Kan kabelfout testen bij verschillende spanningsniveaus onder 35KV. Kan kabelfout testen van verschillende kabelonderdelen, verschillende dielektrische en verschillende kabelmaterialen. Kan opencircuitkabelfout testen,kabelfout bij kortsluiting, laagweerstandskabelfout, hoogweerstandslekkabelfout en hoogweerstandsflashoverkabelfout. |
| 2Test alle storingen van de spoorwegcommunicatie-controlekabel, de straatverlichtingskabel en de luchthavensignaalkabel. |
| 3Testgolf-transmissie snelheid in elke kabel van bekende lengte. |
| 4Kan de weg en diepte van de stroomkabel testen. |
| 5. Display-modus |
12.1in industrieel LCD-touchscreen (Windows XP-platform) |
| 6. Testmethode |
Impulsmethode LV, impulsmethode HV flash-over, meerdere pulsmethode |
| 7. opslag |
8G |
| 8. Testafstand |
niet minder dan 60 km |
| 9Gebruik de pen en de muis. |
| 10. Min. testafstand (niet-detectiegebied) |
0-5 m of minder |
| 11. Locatiefout |
± 0,2 m |
| 12. Testfout |
systeemfout is niet minder dan ±1% |
| 13Meerdere pulsgeneratoren. |
Impulsspanning ≤ 40KV |
| 14. Resolutie |
V/fm,V is de zendingssnelheid m/μs; de software cursor is 0,10m. |
| 15. Frequentie van de bemonstering |
60,25 MHz,12.5MHz, 25MHz, 50MHz, 100MHz (adaptieve pulsbreedte). |
| 16Energiebron en energieverbruik |
AC 220V±10%, vermogen ≤15W, DC 12V ((7AH), vermogen ≤20W |
| 17Wachttijd. |
6 uur aanhoudend werk |
|
18.Gewicht van de gastheer:
Afmeting:
|
6.2 kg
180 mm × 300 mm × 400 mm
|
|
19Temperatuur
|
Relatieve luchtvochtigheid: ≤ 80% |
|
20. Beheer
|
Alle gegevens van de kabel die zich in de beheersregio van de gebruiker bevindt, met inbegrip van de kabelverdelingskaart, nummer, oorspronkelijke positie, begraven diepte en datum, kabelmedium,verbindingspositie, foutregister, oorzaak van de fout, technisch testrapport, kabeltestregister enz. |
| 21Signalfrequentie |
Sinusgolf 15KHz, Uitgangsvermogen: Pomax ≥100W |
| 22. Uitgangsimpedantie |
Zo=Zc (Karakteristieke impedantie van de kabel) |
| 23Vibratie-modus |
niet-continue |
