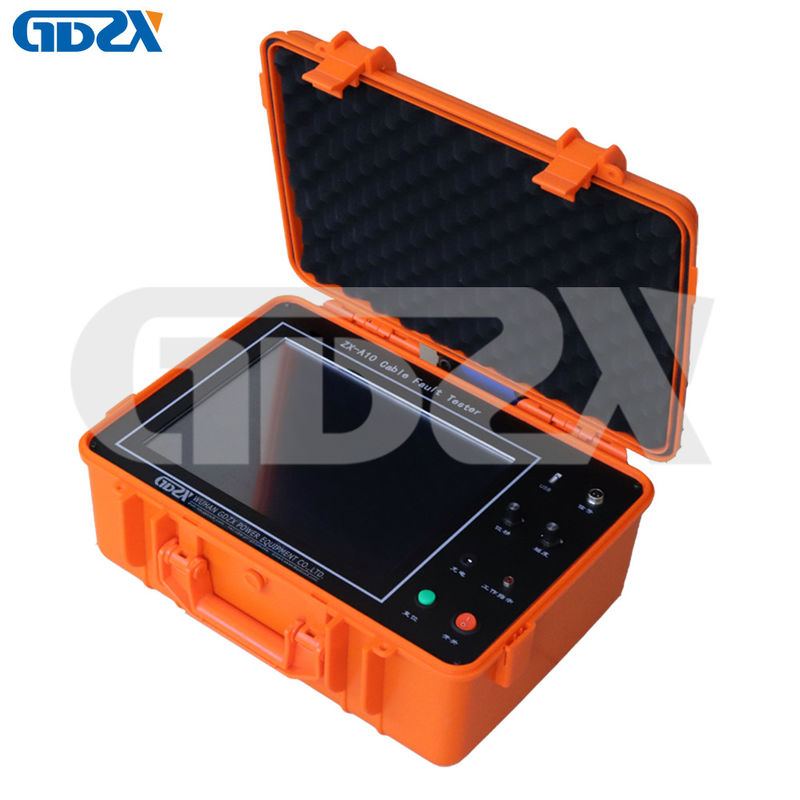

ZX-A10 TDR Kabeltester Foutlocator Test Afstand 5m -40Km Met LCD-scherm

ZX-A10 CABLE FAULT LOCATOR geïntegreerde ingebedde computerplatform, Network Communications Service en USB-communicatiesysteem om het gebruik van het apparaat te verbeteren.hoofdsysteemHet wordt gebruikt voor het lokaliseren van kabelfouten, kabellijnen en diepteproeven en dagelijks onderhoud van kabelgegevens.Het kan ook worden gebruikt voor de fout locatie van signaalkabel voor spoorwegstation en luchthaven.

Kenmerken

üLithium-energievoorziening zorgt voor het gemak van veldtests.

ü12.1 inch touchscreen en Windows XP systeem.

üUSB-communicatie-interface. 5 bemonsteringsfrequenties voor opties tussen 6,25 MHz en 100 MHz

üAutomatisch zoeken naar het foutpunt en de afstand weergeven, nauwkeurig tot 0,15m.

üVrij comprimeren of uitbreiden van de golfvorm Referentiegolfvorm dicht bij de standaardgolfvorm voor referentie.

ü40G-golfvormgegevens en bedradingsdiagrammen ter plaatse.

üSlimme modulaire monsternemer om de bedrading ter plaatse te vervangen, de monsterneming is volledig geïsoleerd met hoogspanning

Toepassing

ükan worden gebruikt voor testkabelfouten voor verschillende spanningsniveaus, verschillende secties en verschillende medium

üTest open circuit, kortsluiting, lage weerstand en hoge weerstand grondfouten, knipperfouten

ükan worden gebruikt voor het testen van signaalkabelfouten voor spoorwegstation, luchthaven.

ükan worden gebruikt voor het testen van de golfverspreidingssnelheid van de kabel waarvan de lengte bekend is.

ükan worden gebruikt voor het testen van de kabelroute en -diepte.

üDisplaymodus: 12,1 inch LCD (Windows XP)

üGeheugenmodus: vast en beweegbaar 20G/2G

üTestmethoden: laagspanningspulsmethode, impulscircuitmethode, impulsspanningsmethode

üTestafstand: ten minste 40 km

üDe kortste testafstand (blinde zone): 5-10 m

üVaststellingsachterstand: ±0,2 m

Technische specificaties van de padanalysator:

üSignalfrequentie: 15KHz sinusgolf

üUitgangsvermogen: Pomax≥100W

üUitgangsimpedantie: Zo=Zc

üTrillingsmodus: ononderbroken

üGewicht van de gastheer: 9,8 kg

üOmgevingstemperatuur: -10°C~+40°C

üAlgemene afmetingen: 180 mm × 300 mm × 400 mm

üRelatieve luchtvochtigheid: RH≤85% ((25°C)

Impulsgenerator

üDC-uitgang: 32kV, continu verstelbaar

üexterne capaciteit: 1~8 F

üimpacttijd: 1 tot 6 seconden

ümaximale pulsenergie: 400 ~ 1800J

ümaximale uitgangsstroom: 40mA

üFout van de spanningsindicatie: + 2%

üvoedingsspanning: 220VAC 50Hz

üOmgevingstemperatuur: -10°C~ +50°C

üvolume: 380 x 260 x 260 mm
